Dans cet article, vous en apprendrez davantage sur les architectures système possibles qui, selon nos connaissances actuelles, peuvent être mises en œuvre en Allemagne à l’aide du RetailForce Fiskal middleware et des variantes TSE connectées à ce middleware. Toutes ces variantes sont, en principe, indépendantes de la variante d’intégration choisie pour le RetailForce Fiskal middleware. Pour plus d’informations, consultez la section « Variantes d’installation et d’intégration ».

Avec toutes les variantes, les données DSFinV-K sont archivées dans l’archive sécurisée du RetailForce Cloud.

Systèmes de caisse locaux

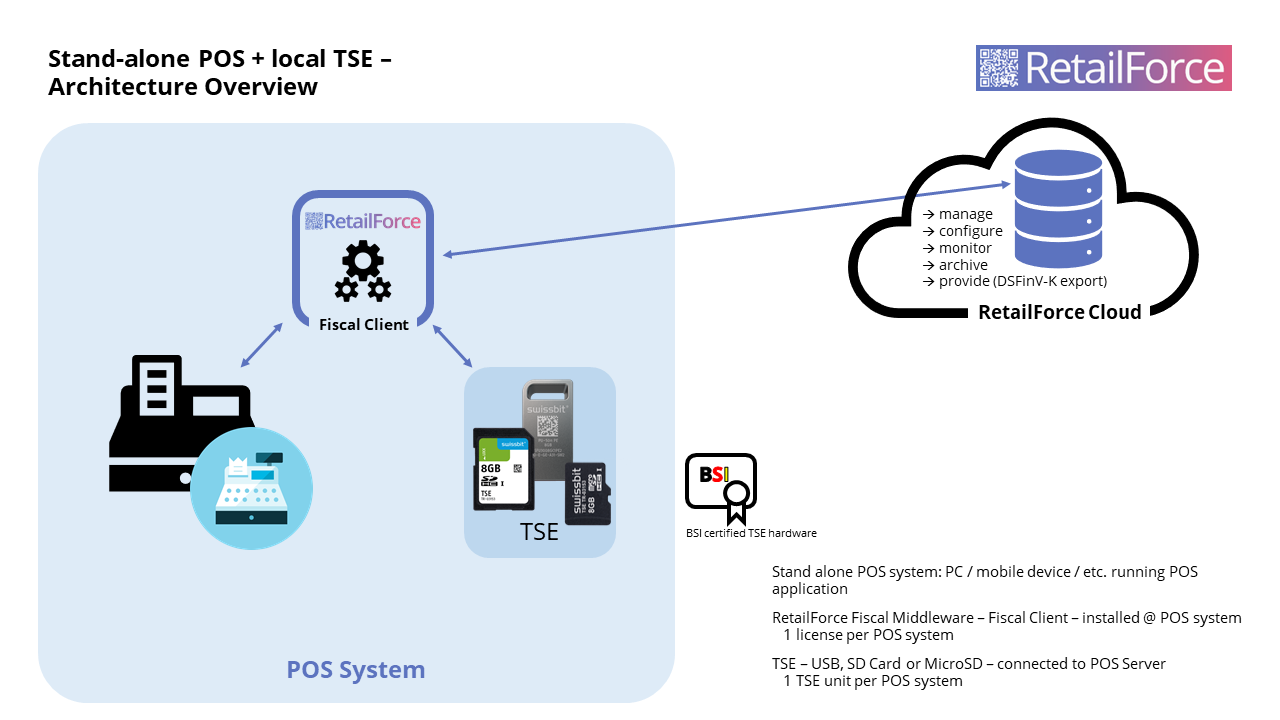

Point de vente unique avec TSE locale

Cette variante convient aux caisses individuelles / systèmes de point de vente autonomes. Dans ce cas, le RetailForce Middleware est installé sur la caisse concernée et le dispositif technique de sécurité (TSE) certifié est connecté directement au matériel de la caisse.

Les exigences suivantes s’appliquent à cette variante architecturale :

• une licence du RetailForce Middleware par système de point de vente
• un dispositif matériel TSE par système de point de vente

Systèmes de point de vente centralisés

Pour les systèmes de point de vente centralisés, plusieurs variantes sont disponibles, en fonction de l’architecture réelle du système de point de vente.

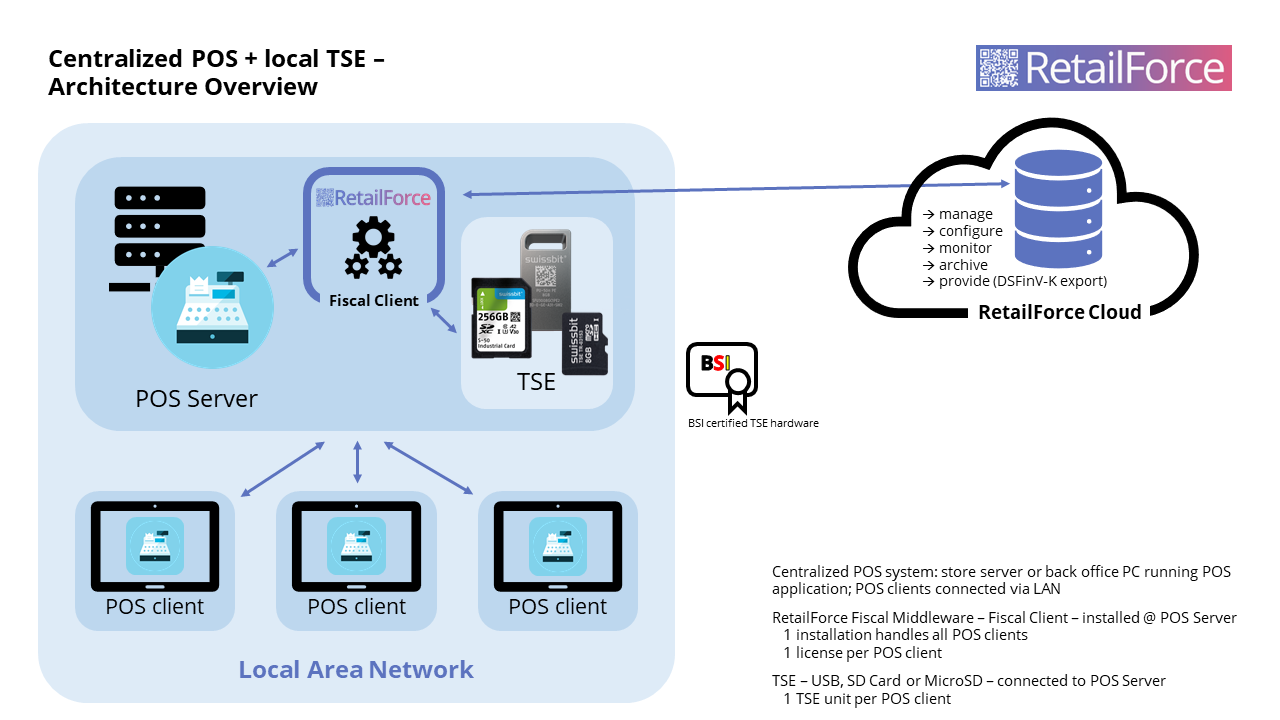

Système de point de vente centralisé avec TSE locale

Dans les systèmes de TPV à succursale centrale, l’application TPV proprement dite s’exécute soit sur un serveur au sein de chaque succursale/magasin, soit sur un PC du back-office. Les caisses individuelles (= clients) sont connectées au système central via le réseau local (LAN) de la succursale. Le système central doit être installé dans chaque magasin.

C’est sur ce système central que le client fiscal (middleware fiscal) est installé.

Ici, le client fiscal (le middleware fiscal) est installé sur le système central.

Dans cette variante, les unités TSE sont connectées directement au serveur central de la succursale/du magasin ou à la station back-office.

Avec cette architecture système, il convient de déterminer si les clients peuvent réellement être considérés comme des systèmes de point de vente distincts. C’est le cas si les différents clients peuvent être distingués dans la base de données du système de point de vente. Par exemple, si une série de numéros de document distincte est gérée pour chaque client. À l’inverse, le serveur peut également être défini comme une caisse enregistreuse. Dans ce cas, les clients fonctionneraient de manière séquentielle, c’est-à-dire qu’ils partageraient une même série de numéros de ticket ou de document. Dans ce cas, chaque client attend que les autres clients aient terminé de créer leurs tickets de caisse.

Prérequis pour cette variante d’architecture :

• une installation (centrale) du RetailForce Middleware – celui-ci gère tous les clients TPV
• soit
  • une licence par client TPV (si les clients peuvent fonctionner en parallèle) ou
  • une licence par système central (si le traitement des documents sur le client est séquentiel),
• de même pour le TSE, soit
  • une unité matérielle TSE par client TPV ou
  • une unité matérielle TSE par serveur d’agence ou par poste de back-office.

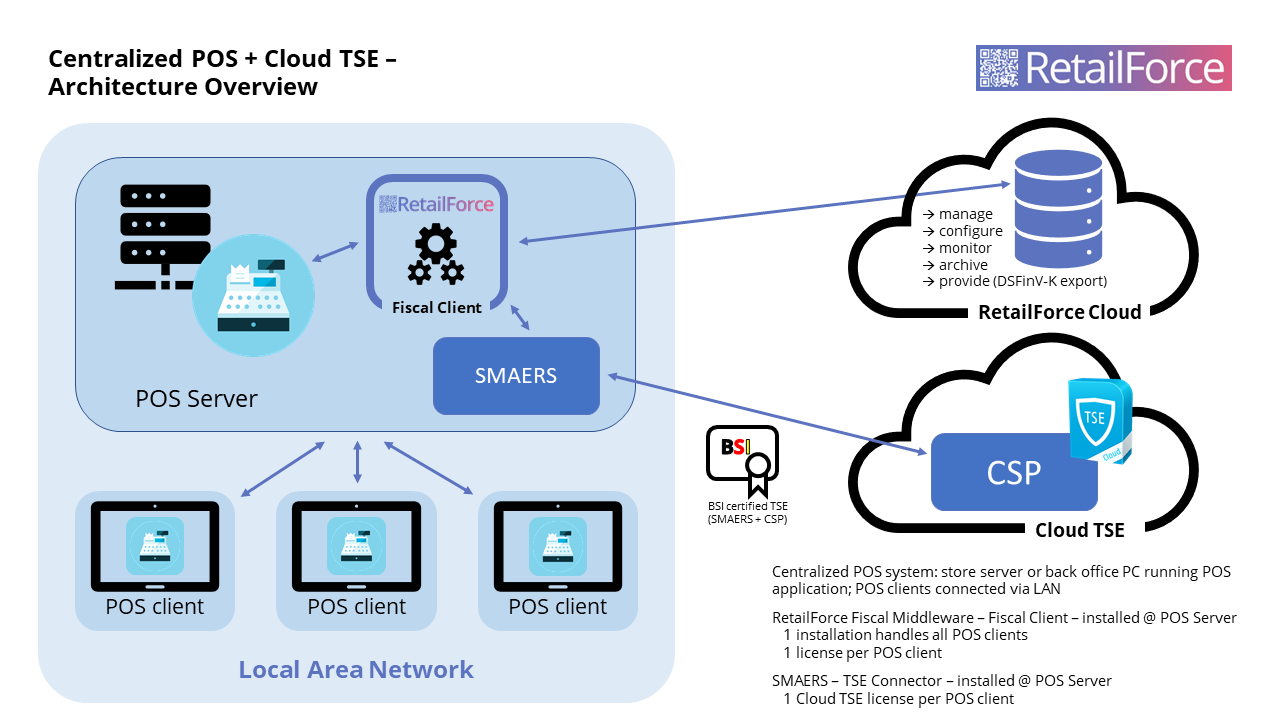

Système de point de vente centralisé en agence avec Cloud TSE

En alternative aux TSE matériels locaux, les TSE Cloud peuvent également être utilisés sur les systèmes de point de vente centralisés en succursale pour sécuriser les documents de caisse.

Comme dans la variante décrite ci-dessus avec des TSE matériels connectés localement, le RetailForce Fiscal Client est également installé sur le système de point de vente central.

De plus, le composant SMAERS (Security Module Application for Electronic Record Keeping Systems) du TSE doit également être installé sur le système central. SMAERS est un module logiciel qui établit une connexion sécurisée avec le CSP (Cryptographic Service Provider) distant, lequel constitue l’unité de signature du TSE.

Les prérequis pour cette variante d’architecture sont les suivants :

• Une installation (centrale) du RetailForce Middleware – gérant tous les clients TPV (mode multi-locataires),
• une installation (centrale) d’un TSE Cloud Connector (SMAERS),
• soit
  • une licence par client TPV (si les clients peuvent fonctionner en parallèle) ou
  • une licence par système central (si le traitement des documents sur le client est séquentiel),
• de même pour le TSE, soit
  • un module matériel TSE par client TPV ou
  • une unité matérielle TSE par serveur de succursale ou par poste de back-office (si les clients fonctionnent de manière séquentielle).

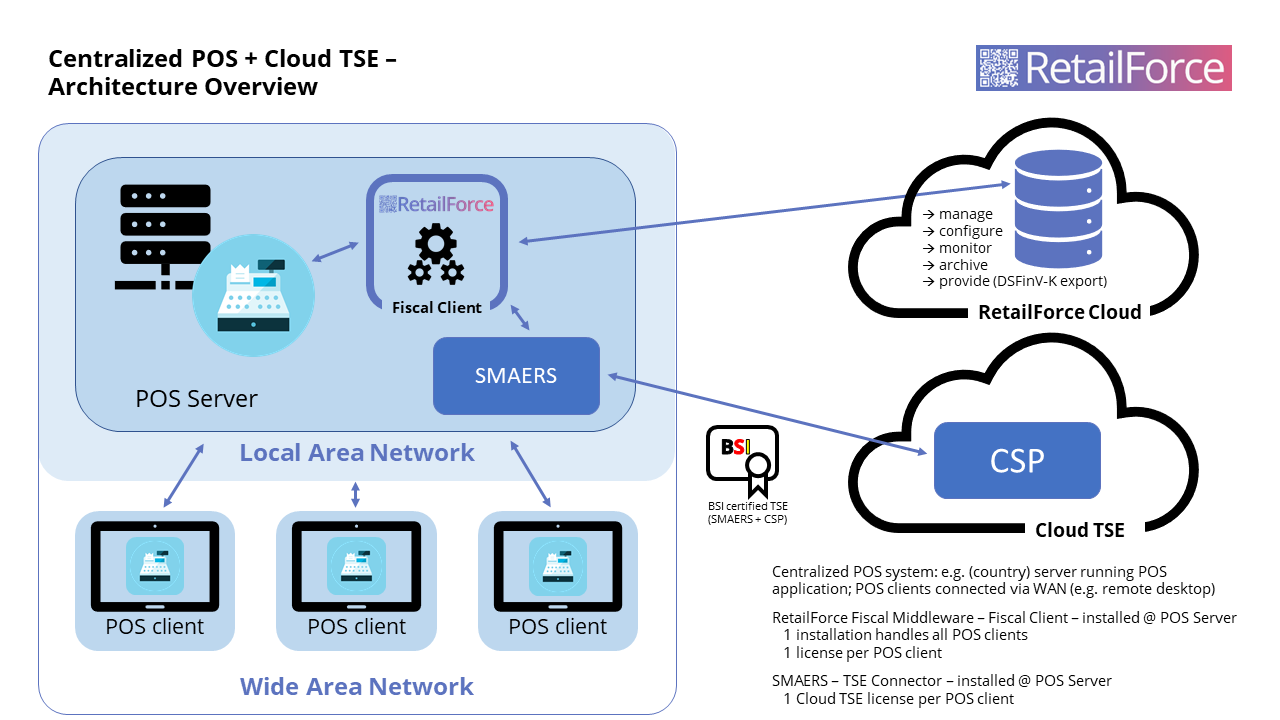

Système de point de vente central avec Cloud TSE

Contrairement aux deux variantes précédentes, le système central n’est pas ici un serveur dédié à chaque succursale ni le poste de back-office du magasin, mais un serveur distant. L’application TPV s’exécute sur ce serveur. Les caisses individuelles accèdent au serveur TPV via Internet (WAN – Wide Area Network), par exemple au moyen d’une connexion de bureau à distance. Dans ce cas, les caisses ne peuvent pas fonctionner hors ligne et nécessitent une connexion en ligne permanente au serveur TPV pendant le processus de passage en caisse.

Tout comme pour la variante d’architecture précédente, le RetailForce Middleware et le composant SMAERS doivent être installés sur le serveur de point de vente.

Pour pouvoir utiliser cette variante, les conditions préalables suivantes s’appliquent :

• une installation (centrale) du RetailForce Middleware sur le serveur TPV – gérant tous les clients TPV,
• une installation (centrale) d’un TSE Cloud Connector (SMAERS)
• une licence du Fiscal Middleware de RetailForce par client TPV
• une licence Cloud TSE par client TPV

Dans ce cas, les systèmes de point de vente fonctionnant en série ne sont pas pris en compte, car les versions nationales de ces systèmes ne répondent pas, selon nous, aux exigences fiscales.

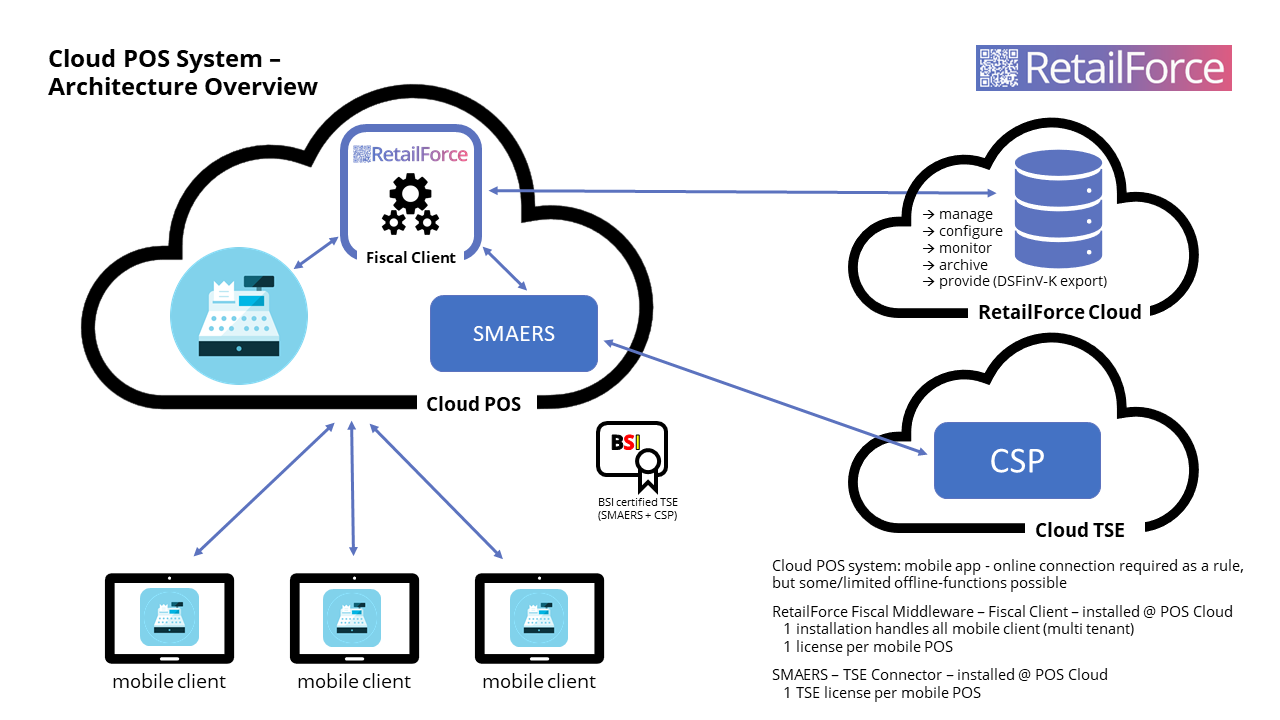

Système de point de vente dans le cloud avec Cloud TSE

L’architecture des systèmes de point de vente (TPV) basés sur la Cloud est pour l’essentiel identique à celle des systèmes de point de vente (TPV) centralisés, la connexion entre le serveur central et les clients s’établissant via Internet.

Là encore, le « RetailForce Middleware » et le composant SMAERS doivent être installés sur le serveur de point de vente.

Il est essentiel de noter que, dans cette architecture, les clients mobiles requièrent une connectivité réseau fiable et continue durant l’ensemble du processus de paiement. Ces clients ne doivent pas disposer de capacités hors ligne, ou seulement de manière très limitée.

Prérequis pour cette variante :

• une installation (centrale) du RetailForce Middleware sur le serveur Cloud, gérant tous les clients mobiles (mode multi-locataires),
• une installation (centrale) d’un TSE Cloud Connector (SMAERS) également sur le serveur cloud
• une licence du Fiscal Middleware de RetailForce par client Mobile POS
• une licence Cloud TSE par client Mobile POS
