V tomto článku sa dozviete viac o možných systémových architektúrach, ktoré podľa našich súčasných poznatkov možno v Nemecku implementovať pomocou RetailForce Fiskal middleware a variantov TSE pripojených k tomuto middlewaru. Všetky varianty sú v zásade nezávislé od zvoleného variantu integrácie RetailForce Fiskal middleware. Ďalšie informácie nájdete v časti Varianty inštalácie a integrácie.

Pri všetkých variantoch sa údaje DSFinV-K archivujú v zabezpečenom archíve RetailForce Cloud.

Lokálne pokladničné systémy

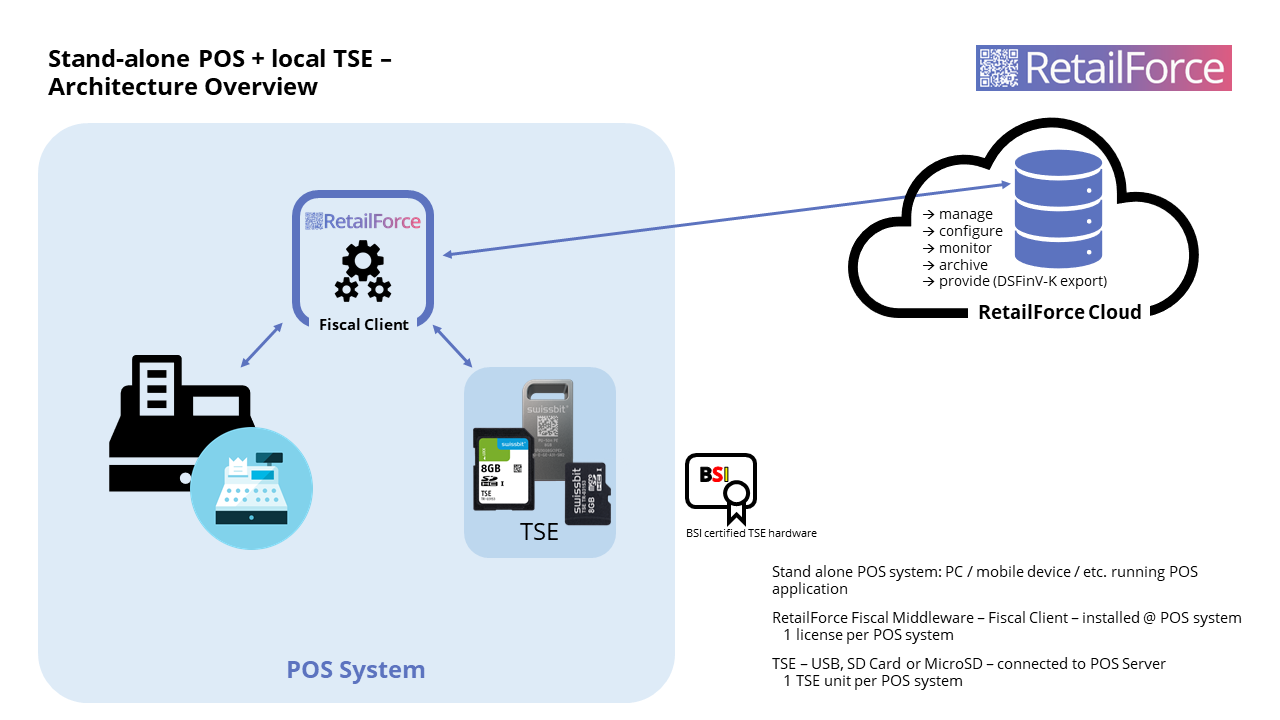

Jednotlivá pokladňa s lokálnym TSE

Táto varianta je vhodná pre jednotlivé pokladnice / samostatné POS systémy. V tomto prípade je RetailForce Middleware nainštalovaný na príslušnej pokladnici a certifikované technické bezpečnostné zariadenie (TSE) je priamo pripojené k hardvéru pokladnice.

Na túto architektonickú variantu sa vzťahujú nasledujúce požiadavky:

• jedna licence softvéru RetailForce Middleware na jeden POS systém
• jedna hardvérová jednotka TSE na jeden POS systém

Centralizované POS systémy

V prípade centralizovaných POS systémov je na výber niekoľko variantov v závislosti od konkrétnej architektúry POS systému.

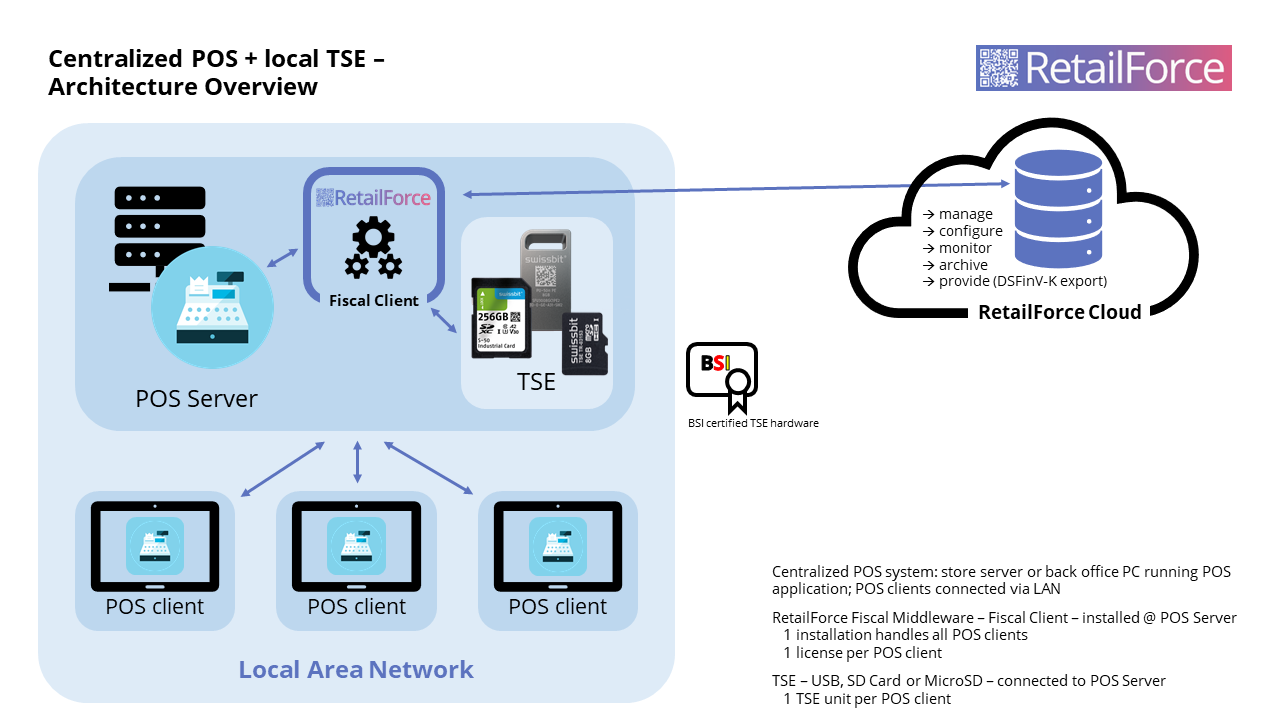

Centrálny POS systém pobočky s lokálnym TSE

V POS systémoch s centrálnou pobočkou beží samotná POS aplikácia buď na serveri v každej pobočke/predajni, alebo je k dispozícii na počítači v back office. Jednotlivé pokladnice (= klienti) sú pripojené k centrálnemu systému prostredníctvom lokálnej siete pobočky (LAN). Centrálny systém musí byť nainštalovaný v každej jednotlivé predajni.

Tu sa na centrálnom systéme inštaluje fiskálny client (fiskálne middleware).

V tomto prípade sa na centrálnom systéme inštaluje fiskálny klient (fiskálne middleware).

V tejto variante sú jednotky TSE pripojené priamo k centrálnemu serveru pobočky/predajne alebo k počítaču v zázemí.

Pri tejto systémovej architektúre je potrebné rozlišovať, či je možné klientov skutočne považovať za samostatné pokladničné systémy. Je to tak v prípade, ak je možné jednotlivé klienty rozlíšiť v databáze pokladničného systému. Napríklad ak sa pre každého klienta spravuje samostatný rozsah čísel dokladov. Naopak, za pokladňu je možné definovať aj server. V takomto prípade by klienti pracovali sekvenčne, t. j. zdieľali by si rozsah čísel dokladov. V takomto prípade každý klient čaká, kým ostatní klienti nedokončia vytváranie účteniek.

Predpoklady pre túto variantu architektúry:

• (centrálna) inštalácia RetailForce Middleware – tá spravuje všetkých POS klientov
• buď
  • jedna licencia na POS klienta (ak klienti môžu pracovať paralelne) alebo
  • jedna licencia na centrálny systém (ak je spracovanie dokumentov na klientskom zariadení sekvenčné),
• rovnako pre TSE, buď
  • jedna hardvérová jednotka TSE na každého klienta POS, alebo
  • jedna hardvérová jednotka hardware TSE na server pobočky alebo na PC v back-office.

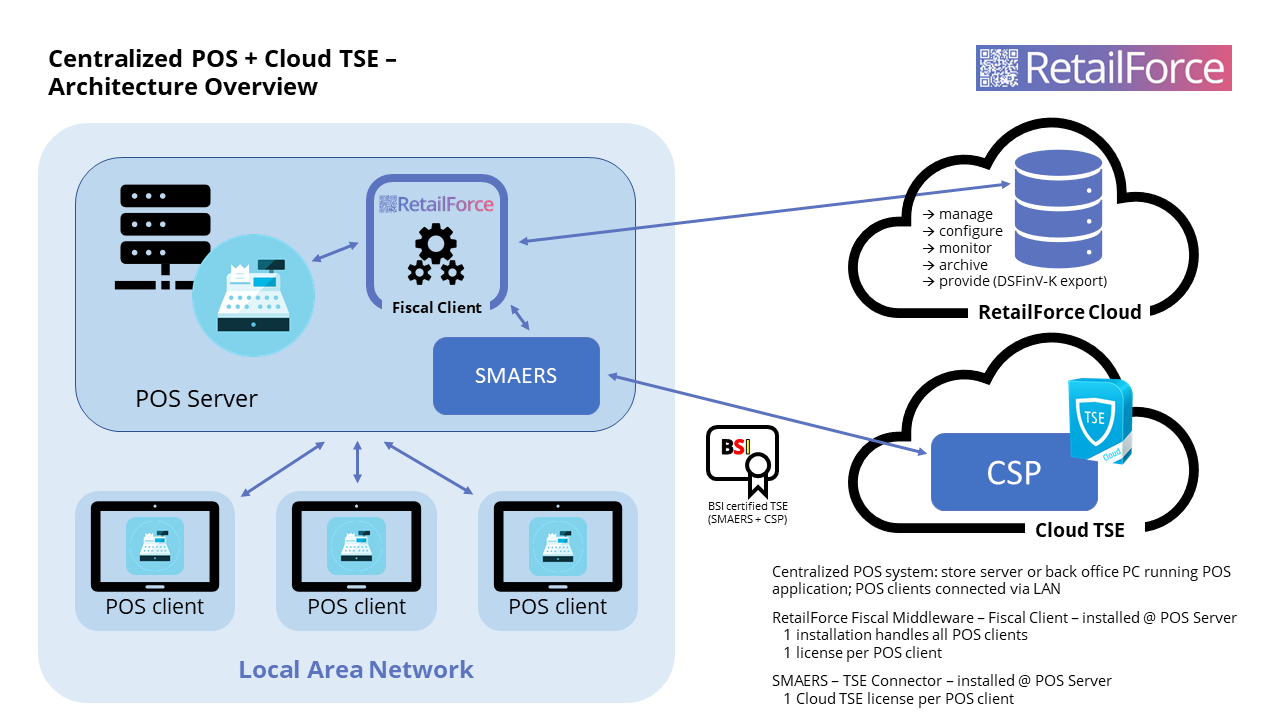

Centrálny POS systém pobočky s Cloud TSE

Ako alternatíva k lokálnym hardvérovým jednotkám TSE sa na zabezpečenie pokladničných dokladov v centralizovaných POS systémoch pobočiek môžu použiť aj cloudové jednotky TSE.

Rovnako ako v prípade vyššie opísanej varianty s lokálne pripojenými hardvérovými jednotkami TSE je aj v tomto prípade na centrálnom POS systéme nainštalovaný RetailForce Fiscal Client.

Okrem toho sa na centrálnom systéme musí nainštalovať aj časť TSE nazývaná SMAERS (SMAERS – Security Module Application for Electronic Record Keeping Systems). SMAERS je softvérová zložka, ktorá nadväzuje zabezpečené pripojenie k vzdialenému CSP (Cryptographic Service Provider), ktorý predstavuje podpisovú jednotku TSE.

Predpoklady pre túto variantu architektúry sú:

• (centrálna) inštalácia RetailForce Middleware – spravujúca všetkých POS klientov (režim multi-tenant),
• (centrálna) inštalácia TSE Cloud Connector (SMAERS),
• buď
  • jedna licencia na každého klienta POS (ak klienti môžu pracovať paralelne), alebo
  • jedna licencia na centrálny systém (ak je spracovanie dokumentov na klientskom zariadení sekvenčné),
• rovnako pre TSE, buď
  • jedna hardvérová jednotka hardware TSE na každého klienta POS alebo
  • jedna hardvérová jednotka TSE na pobočkový server alebo počítač v back-office (ak klienti môžu pracovať postupne).

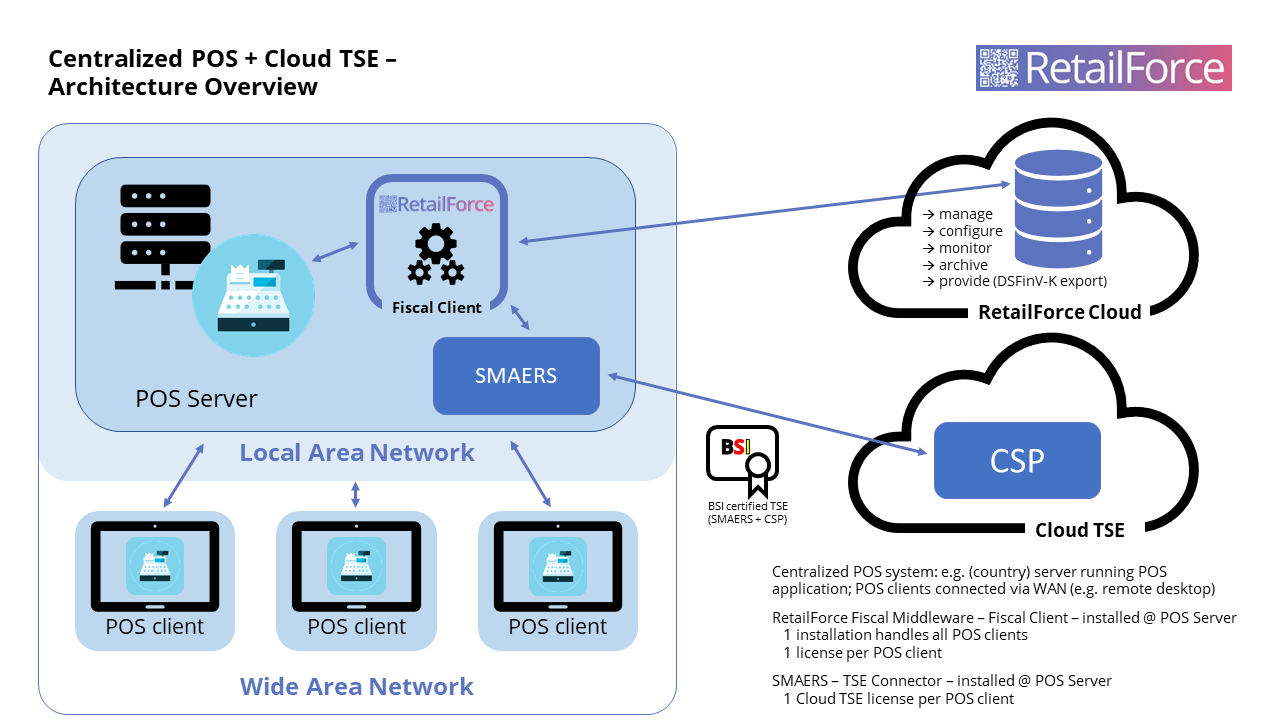

Centrálny POS systém s Cloud TSE

Na rozdiel od dvoch predchádzajúcich variantov nie je centrálnym systémom v tomto prípade server dostupný pre každú pobočku ani back-office PC predajne, ale vzdialený server. Aplikácia POS beží na tomto serveri. Jednotlivé pokladnice pristupujú k POS serveru cez internet (WAN – Wide Area Network), napríklad prostredníctvom pripojenia cez vzdialenú plochu. V tomto prípade pokladnice nemôžu pracovať v režime offline a počas procesu platby vyžadujú trvalé online pripojenie k POS serveru.

Rovnako ako pri predchádzajúcej variante architektúry musia byť na POS serveri nainštalované RetailForce Middleware a komponent SMAERS.

Aby bolo možné túto variantu používať, musia byť splnené nasledujúce predpoklady:

• (centrálna) inštalácia softvéru RetailForce Middleware na POS serveri – správa všetkých POS klientov,
• (centrálna) inštalácia TSE Cloud Connector (SMAERS)
• jedna licence softvéru RetailForce Middleware na každého klienta POS
• jedna licencia Cloud TSE na každého POS klienta

V tomto prípade nie sú popísané sekvenčne fungujúce POS systémy, keďže celoštátne verzie týchto systémov podľa nášho názoru nespĺňajú daňové požiadavky.

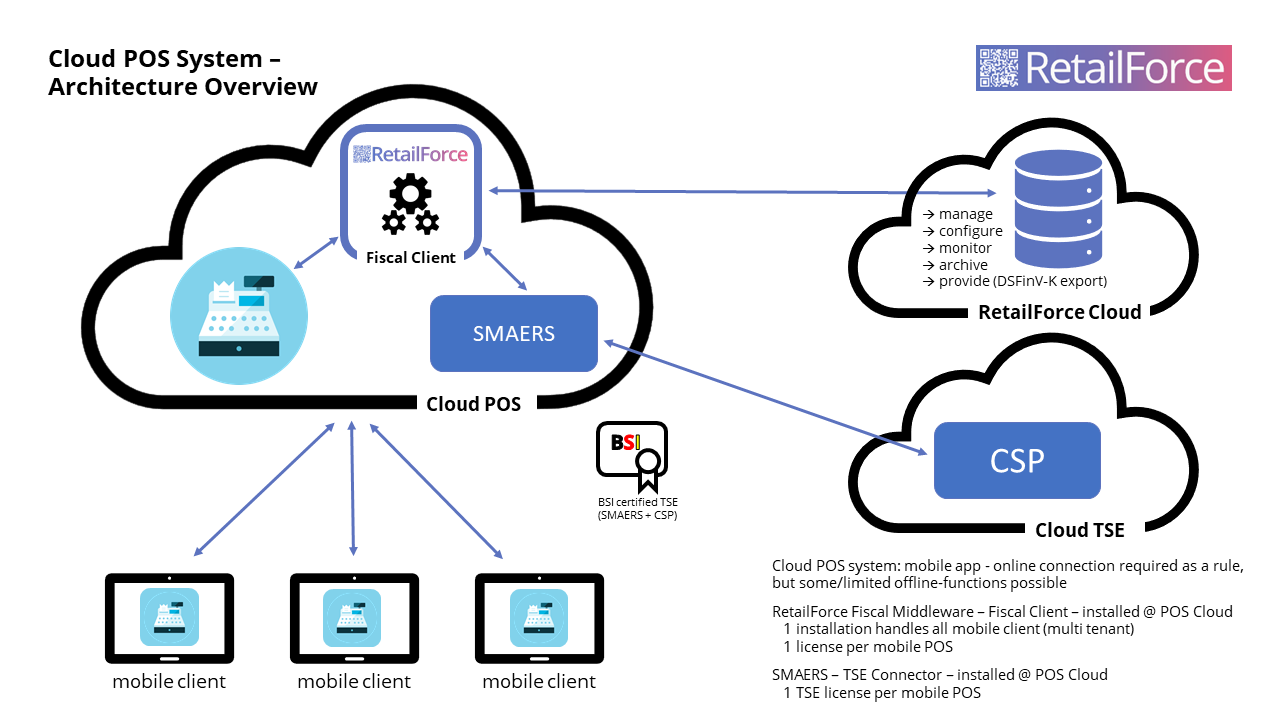

Cloudový POS systém s Cloud TSE

Architektúra cloudových POS systémov je v podstate identická s architektúrou centrálnych POS systémov, kde je spojenie medzi centrálnym serverom a klientmi zabezpečené prostredníctvom internetu.

Opäť platí, že na POS serveri musí byť nainštalovaný RetailForce Middleware a komponent SMAERS.

Dôležitým aspektom tejto varianty architektúry je, že mobilné klienti potrebujú počas procesu platby pravidelné online pripojenie. Klienti nesmú mať žiadne alebo len obmedzené offline funkcie.

Požiadavky na túto variantu:

• (centrálna) inštalácia RetailForce Middleware na cloudovom serveri, ktorý spravuje všetkých mobilných klientov (režim multi-tenant),
• (centrálna) inštalácia TSE Cloud Connector (SMAERS) tiež na cloudovom serveri
• jedna licence softvéru RetailForce Middleware na každého mobilního POS klienta
• jedna licence Cloud TSE na každého klienta Mobile POS
