W niniejszym artykule przedstawiono przegląd przepływu danych między usługą fiskalizacji RetailForce a systemem myDATA w Grecji.

Systemy

Systemy uczestniczące w procesie transmisji danych:

System źródłowy – kasa fiskalna, system księgowy itp.; system podłączony do usługi fiskalizacji RetailForce.
RetailForce Middleware – nazwa usługi fiskalizacji RetailForce (zwanej również RetailForce Fiscal Middleware); odbiera dane z systemu nadrzędnego i przetwarza je zgodnie z przepisami i wymogami obowiązującymi w danym kraju.
myDATA provider – myDATA provider upoważniony przez greckie organy podatkowe (Niezależny Urząd ds. Dochodów Publicznych – AADE / ΑΑΔΕ); zapewnia komunikację z systemem myDATA.
System myDATA – platforma opracowana i udostępniona przez AADE / ΑΑΔΕ w celu cyfryzacji podatków i deklaracji przedsiębiorstw. Między innymi dane z faktur muszą być przekazywane drogą elektroniczną do platformy myDATA.

Schemat blokowy

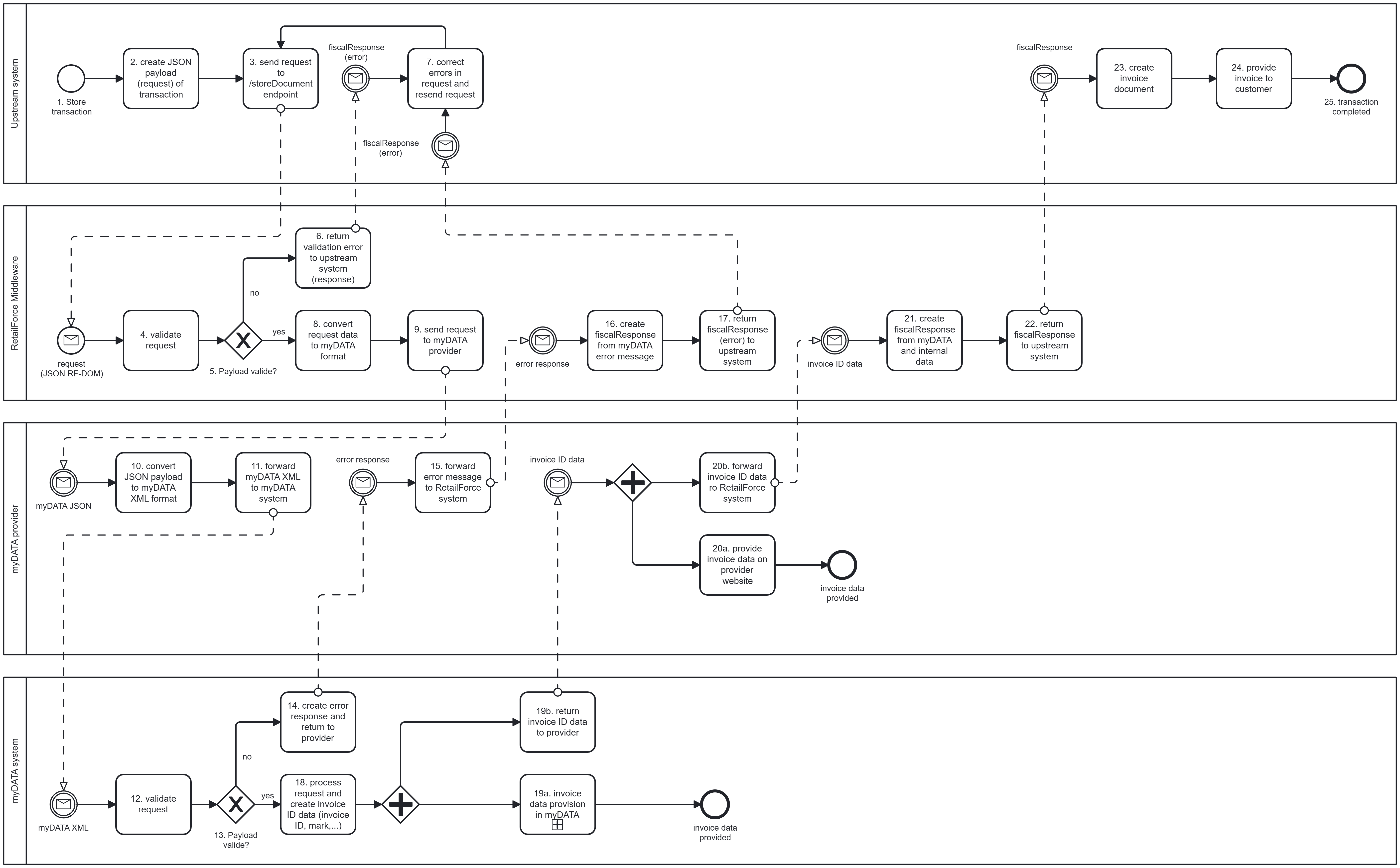

Poniższy diagram BPMN przedstawia ogólny przebieg przepływu danych. Nie przedstawiono niektórych procesów wewnętrznych w poszczególnych systemach ani weryfikacji danych wejściowych, procedur uzgadniania itp. Objaśnienie diagramu znajduje się poniżej. Prosimy o kontakt, jeśli potrzebują Państwo diagramu w wyższej rozdzielczości.

Opis przebiegu

Nr	System	Czynność	Opis
1.	System nadrzędny	Zapis transakcji	System księgowy zamierza zrealizować transakcję biznesową.
2.	System nadrzędny	Utworzenie JSON payload (żądanie)	Na podstawie danych transakcji generowany jest obiekt JSON zgodnie z modelem RetailForce DOM („Żądanie (JSON RF-DOM)”).
3.	System nadrzędny	Przesłanie żądania	System nadrzędny wysyła żądanie (JSON RF-DOM) do usługi fiskalizacji RetailForce, korzystając z punktu końcowego POST /api/v1/transactions/storeDocument.
4.	RetailForce Middleware	Weryfikacja żądania	RetailForce Middleware weryfikuje żądanie w celu upewnienia się, że jest ono zgodne z modelem dokumentu RetailForce oraz że spełnione zostały wszelkie specjalne wymagania wynikające z właściwości fiscalCountryProperties.
5.	RetailForce Middleware	Czy payload jest prawidłowy?	Payload jest prawidłowe: przejdź do punktu 8. Payload jest nieprawidłowe: przejść do punktu 6.
6.	RetailForce Middleware	Zwróć błąd walidacji	Jeśli żądanie jest nieprawidłowe, RetailForce Middleware generuje komunikat o błędzie i zwraca go do systemu nadrzędnego (fiscalResponse (error)).
7.	System nadrzędny	Korekta błędów	System nadrzędny musi skorygować błędy w payload i ponownie je przesłać – należy przejść do punktu 3.
8.	RetailForce Middleware	Konwersja danych do formatu myDATA provider	Middleware konwertuje przychodzące żądanie (request (JSON RF-DOM)) do formatu myDATA provider oraz (9.)
9.	RetailForce Middleware	Przekazywanie danych do dostawcy	... przesyła przekonwertowane dane do myDATA provider (myDATA JSON).
10.	myDATA provider	Konwersja do formatu myDATA XML	myDATA provider przekształca otrzymane żądanie do formatu XML określonego przez myDATA (myDATA XML).
11.	myDATA provider	Przekazanie do systemu myDATA	Dane faktury w formacie myDATA XML są przesyłane do systemu myDATA.
12.	System myDATA	Weryfikacja żądania	System myDATA weryfikuje otrzymane żądanie.
13.	System myDATA	Czy payload jest prawidłowy?	Payload jest prawidłowe: przejdź do punktu 14. Payload nie jest prawidłowe: przejdź do punktu 18.
14.	System myDATA	Wygeneruj komunikat o błędzie i wyślij go do dostawcy	W przypadku nieprawidłowego żądania system myDATA generuje odpowiedni komunikat o błędzie (wraz z kodem błędu) i zwraca go do systemu myDATA provider.
15.	myDATA provider	Przekazanie komunikatu o błędzie do RF	MyDATA provider przekazuje komunikat o błędzie do RetailForce middleware.
16.	RetailForce Middleware	fiscalResponse (błąd) z myDATA – generowanie komunikatu o błędzie	Middleware generuje odpowiedź fiscalResponse (błąd) na podstawie komunikatu o błędzie otrzymanego od myDATA oraz (17.)
17.	RetailForce Middleware	Przekazanie fiscalResponse do systemu nadrzędnego	... przekazuje je do systemu nadrzędnego. Przejdź do punktu 7.
18.	System myDATA	Przetwarzanie danych żądania	Jeśli żądanie jest prawidłowe, system myDATA przetwarza dane i generuje dane identyfikacyjne faktury (numer faktury, MARK itp.).
19a.	System myDATA	Udostępnienie faktury	Pełne dane faktury są udostępniane w portalu myDATA.
19b.	System myDATA	Przekazanie ID faktury dostawcy	System myDATA zwraca dane ID faktury dostawcy.
20a.	myDATA provider	Przedstawienie faktury	Pełna treść faktury jest dostępna na stronie internetowej dostawcy (poprzez link wyświetlany w postaci kodu QR na odpowiednim dokumencie faktury).
20b.	myDATA provider	Przekazanie ID faktury do RetailForce	Ponadto dostawca przekazuje dane ID faktury do RetailForce Middleware.
21.	RetailForce Middleware	Tworzenie odpowiedzi fiscalResponse	RetailForce Middleware generuje plik fiscalResponse na podstawie danych identyfikacyjnych faktury oraz wyniku przetwarzania wewnętrznego, a następnie (22.)
22.	RetailForce Middleware	Zwrot odpowiedzi fiscalResponse	... i przekazuje ją do systemu nadrzędnego.
23.	System nadrzędny	Generowanie dokumentu faktury	System nadrzędny generuje dokument faktury (w wersji drukowanej lub cyfrowej).
24.	System nadrzędny	Dostarczenie dokumentu faktury	Po utworzeniu dokument faktury jest udostępniany klientowi.

Ten artykuł został przetłumaczony automatycznie.
