Šiame straipsnyje sužinosite daugiau apie sistemų architektūras, kurios, remiantis mūsų dabartinėmis žiniomis, Vokietijoje gali būti įgyvendintos naudojant „RetailForce Fiskal Middleware“ ir prie šios tarpinės programinės įrangos prijungtas TSE versijas. Visos versijos iš esmės nepriklauso nuo pasirinktos „RetailForce Fiskal Middleware“ integracijos versijos. Daugiau informacijos apie tai rasite skyriuje „Įdiegimo ir integracijos versijos“.

Visų variantų atveju DSFinV-K duomenys archyvuojami „RetailForce Cloud“ saugioje archyvo saugykloje.

Vietinės kasos sistemos

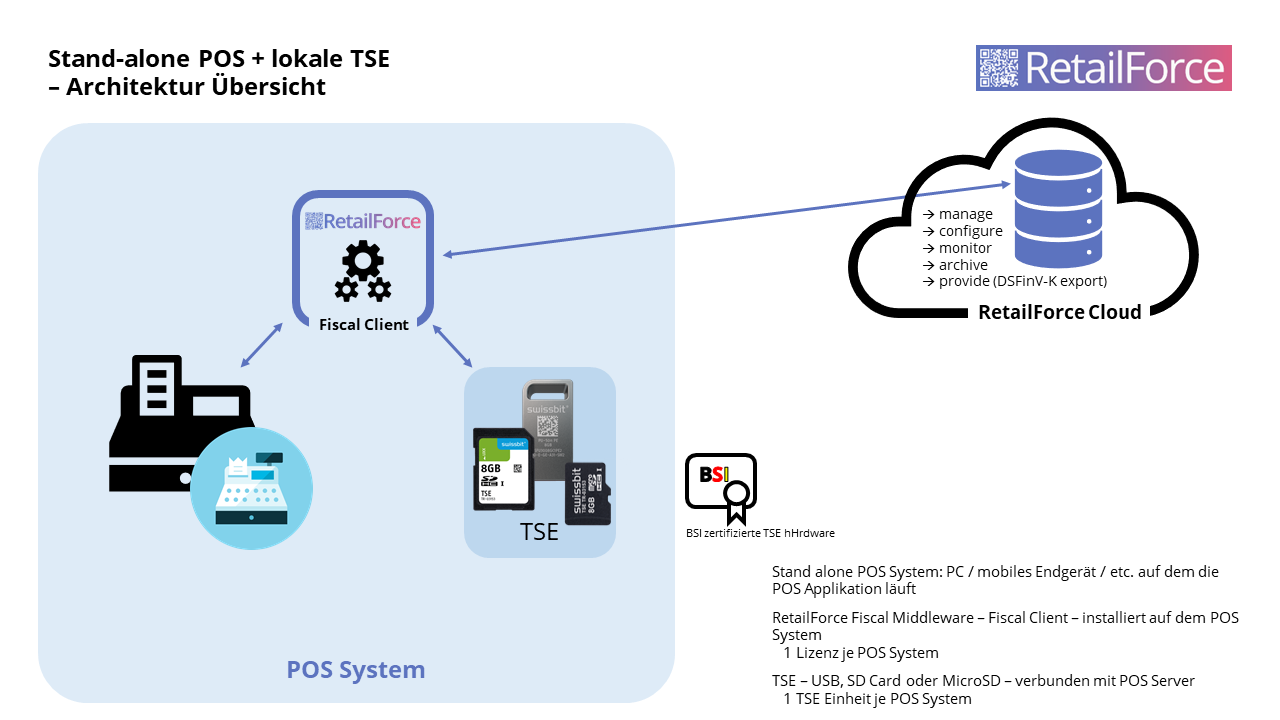

Atskiras kasos aparatas su vietiniu TSE

Šis variantas tinka atskiriems kasos aparatams / autonominėms POS sistemoms. Šiuo atveju „RetailForce Fiskal Middleware“ įdiegiama atitinkamame kasos aparate, o sertifikuota techninė saugumo įranga (TSE) prijungiama tiesiogiai prie atitinkamos kasos aparatūros.

Šiam architektūros variantui taikomi šie reikalavimai:

viena „RetailForce Fiskal Middleware“ licencija kiekvienai POS sistemai
viena aparatinės įrangos TSE vienetas kiekvienai POS sistemai

Centralizuotos POS sistemos

Centralizuotoms POS sistemoms galima rinktis iš kelių variantų, priklausomai nuo faktinės POS sistemos architektūros.

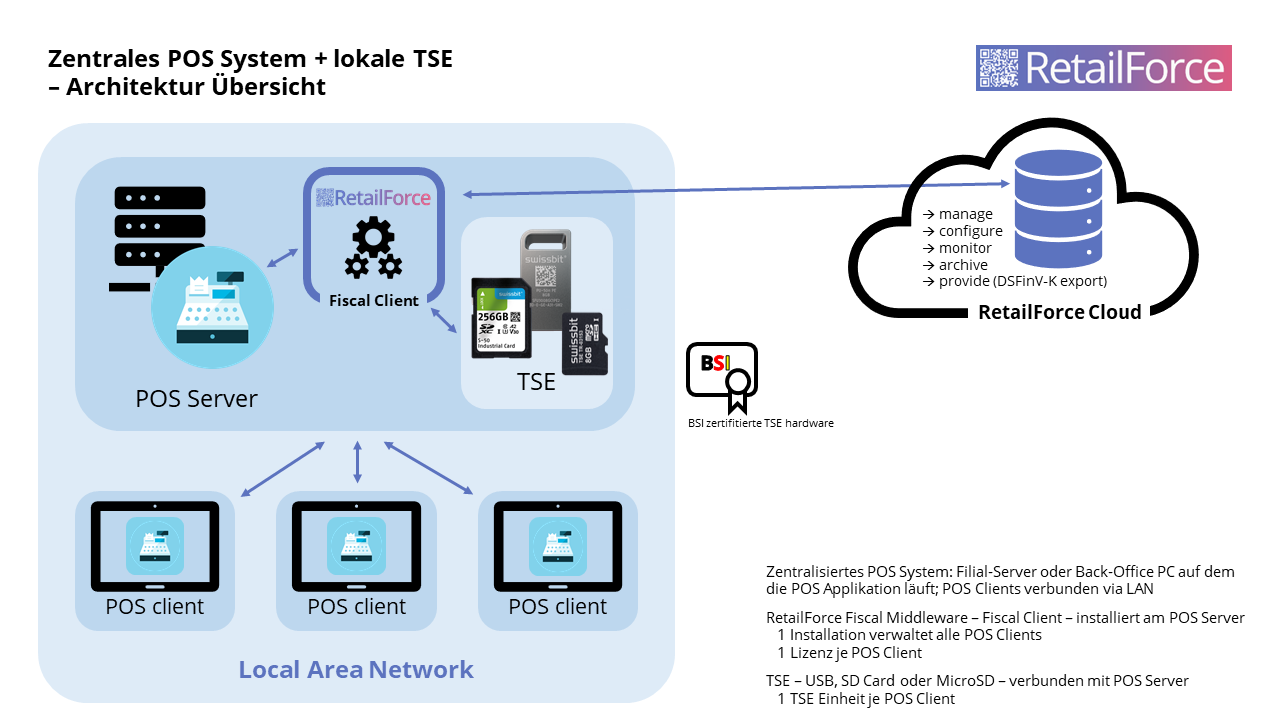

Centrinė filialo POS sistema su vietiniu TSE

Centrinėse filialų POS sistemose pati POS programa veikia filialo serveryje arba yra įdiegta „back office“ kompiuteryje. Atskiri kasos aparatai (=klientai) prie centrinės sistemos prisijungia per vietinį filialo tinklą (LAN). Centrinė sistema turi būti įdiegta kiekviename filiale.

Čia centrinėje sistemoje įdiegiama „Fiscal Client“ – fiskalinė tarpinė programinė įranga.

Šiame variante TSE įrenginiai yra tiesiogiai prijungti prie centrinio filialo serverio arba „back office“ kompiuterio.

Naudojant šią sistemos architektūrą, reikia atskirti, ar klientai tikrai gali būti laikomi atskirais POS sistemomis. Taip yra, pavyzdžiui, jei POS sistemos duomenų bazėje galima atskirti atskirus klientus. Pavyzdžiui, jei kiekvienam klientui tvarkomas atskiras kvitų numerių intervalas. Priešingai, serveris taip pat gali būti apibrėžtas kaip kasos aparatas. Šiuo atveju klientai vis tiek veiktų nuosekliai, t. y. dalytųsi vienu kvitų numerių intervalu. Šiuo atveju kiekvienas klientas laukia, kol kiti klientai baigs kurti kvitus.

Šios architektūros varianto reikalavimai:

viena (centrinė) „RetailForce Fiskal Middleware“ instaliacija – ji, jei reikia, valdo visus POS klientus
arba
- viena licencija kiekvienam POS klientui (jei klientai gali dirbti lygiagrečiai) arba
- viena licencija kiekvienai centrinei sistemai (jei kvitų apdorojimas kliente vyksta nuosekliai),
taip pat TSE, arba
- vienas aparatinis TSE įrenginys kiekvienam POS klientui arba
- vienas aparatinis TSE įrenginys kiekvienam filialo serveriui arba back-office kompiuteriui

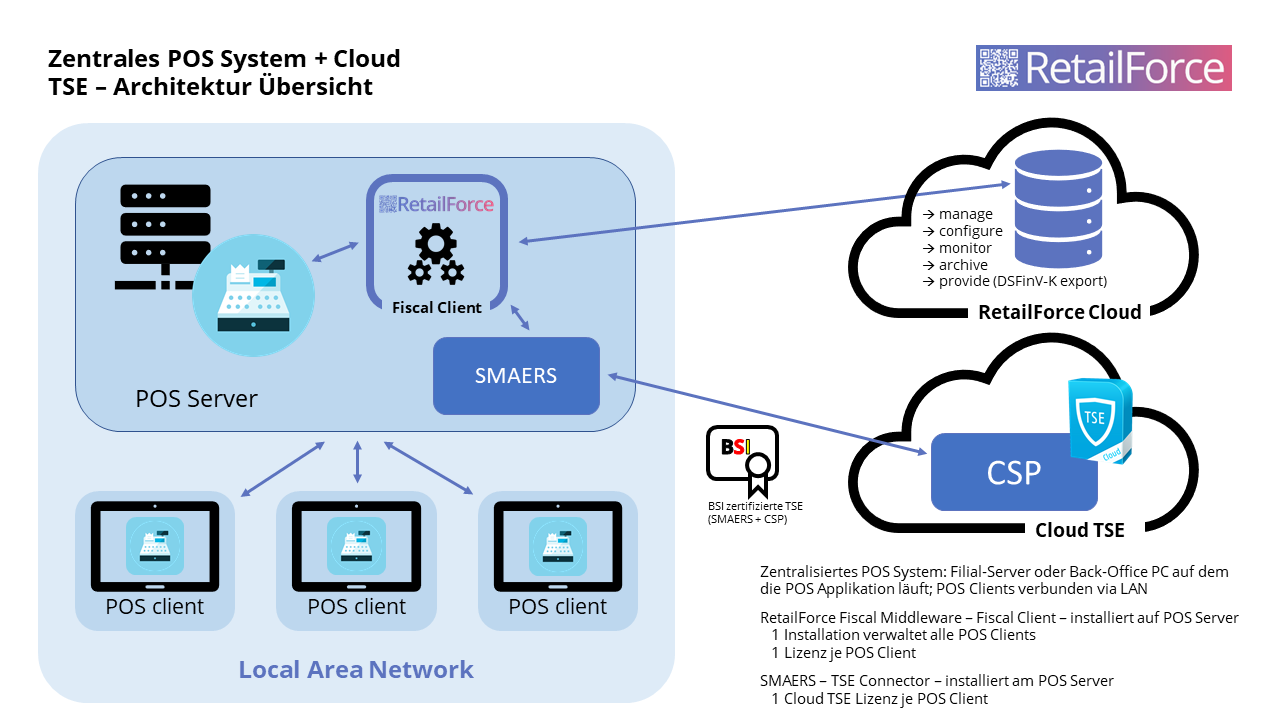

Centrinė filialo POS sistema su „Cloud TSE“

Kaip alternatyva vietiniams aparatinės įrangos TSE, centralizuotose filialų POS sistemose taip pat galima naudoti debesų TSE kvitų saugojimui.

Kaip ir aukščiau aprašytame variante su lokaliai prijungtais aparatiniais TSE, čia taip pat „RetailForce“ fiskalinis klientas įdiegiamas centrinėje POS sistemoje.

Be to, centrinėje sistemoje taip pat turi būti įdiegta TSE dalis SMAERS (SMAERS – Security Module Application for Electronic Record Keeping Systems). SMAERS yra programinės įrangos komponentas, kuris sukuria saugų ryšį su nuotoliniu CSP (Cryptographic Service Provider), TSE parašo moduliu.

Šio architektūros varianto reikalavimai:

viena (centrinė) „RetailForce Fiskal Middleware“ instaliacija – ji, jei reikia, valdo visus POS klientus,
viena (centrinė) TSE-Cloud Connector (SMAERS) instaliacija
arba
- viena licencija kiekvienam POS klientui (jei klientai gali dirbti lygiagrečiai) arba
- viena licencija kiekvienai centrinei sistemai (jei dokumentų apdorojimas kliente vyksta nuosekliai),
taip pat TSE atveju, arba
- viena „Cloud TSE“ licencija kiekvienam POS klientui arba
- viena „Cloud TSE“ licencija kiekvienam filialo serveriui arba „back-office“ kompiuteriui (jei klientai dirba nuosekliai)

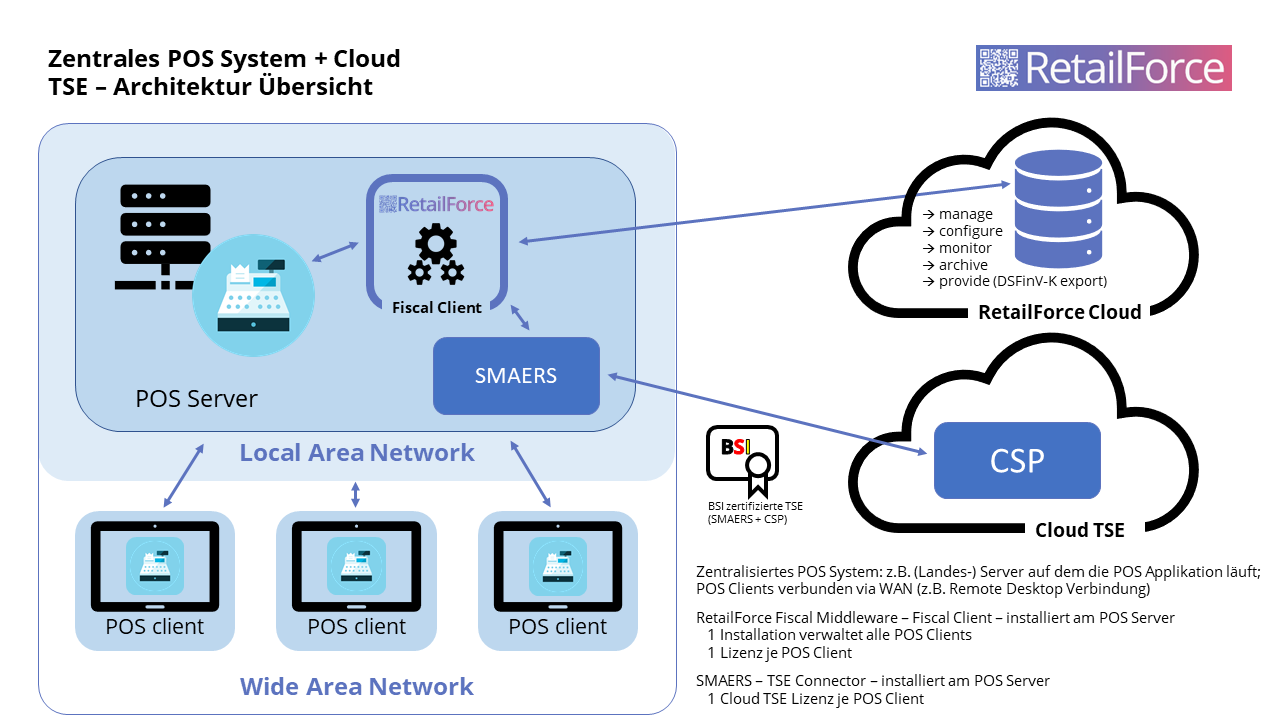

Centrinė POS sistema su „Cloud TSE“

Skirtingai nuo dviejų ankstesnių variantų, čia centrinė sistema nėra kiekvienoje filialo esantis serveris arba parduotuvės back-office kompiuteris, o nuotolinis serveris. Šiame serveryje veikia POS programa. Atskiri kasos aparatai prie POS serverio prisijungia per internetą (WAN – Wide Area Network), pavyzdžiui, per nuotolinio darbalaukio ryšį. Šiuo atveju kasos aparatai negali veikti neprisijungę prie interneto ir kasos operacijų metu jiems reikalingas nuolatinis internetinis ryšys su POS serveriu.

Kaip ir ankstesnioje architektūros versijoje, „RetailForce“ fiskalinė tarpinė programinė įranga ir SMAERS komponentas turi būti įdiegti POS serveryje.

Norint naudoti šį variantą, turi būti įvykdytos šios sąlygos:

„RetailForce Fiskal Middleware“ (centrinė) instaliacija POS serveryje – ji valdo visus POS klientus,
viena (centrinė) TSE-Cloud Connector (SMAERS) instaliacija
viena licencija kiekvienam POS klientui
viena „Cloud TSE“ licencija kiekvienam POS klientui

Šiuo atveju atsisakoma nuosekliai veikiančių sistemų aprašymo, nes, mūsų nuomone, visoje šalyje nuosekliai veikiančios sistemos neatitinka reikalavimų.

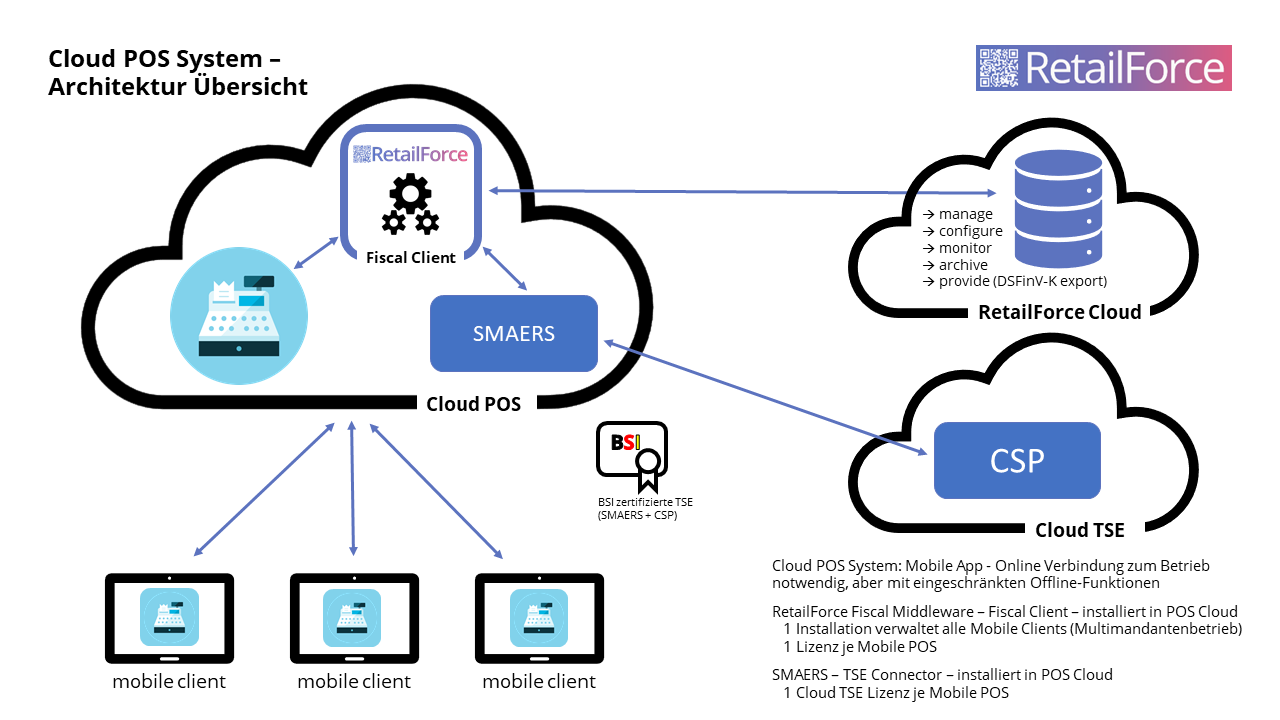

„Cloud POS“ sistema su „Cloud TSE“

Debesų pagrindu veikiančių kasos sistemų architektūra iš esmės yra identiška centrinių POS sistemų architektūrai, kai ryšys tarp centrinio serverio ir klientų užmezgamas per internetą.

Čia taip pat reikia įdiegti „RetailForce“ fiskalinę tarpinę programinę įrangą ir SMAERS komponentą POS serveryje.

Svarbu, kad šioje architektūros versijoje mobilieji klientai kasos operacijų metu turėtų nuolatinį interneto ryšį. Klientai neturi turėti jokių arba turi turėti tik ribotas neprisijungimo prie interneto galimybes.

Reikalavimai „Cloud POS“ sistemų variantui:

viena (centrinė) „RetailForce Fiskal Middleware“ instaliacija POS serveryje – ji valdo visus mobiliuosius POS klientus,
viena (centrinė) TSE-Cloud Connector (SMAERS) instaliacija
viena licencija kiekvienam mobiliajam POS klientui
viena „Cloud TSE“ licencija kiekvienam mobiliajam POS klientui
