U ovom članku saznat ćete više o mogućim arhitekturama sustava koje se, prema našim trenutačnim saznanjima, mogu implementirati u Njemačkoj uz pomoć RetailForce fiskalnog međusloja i TSE varijanti povezanih s međuslojem. Sve su varijante u osnovi neovisne o odabranoj varijanti integracije RetailForce fiskalnog međusloja. Za više informacija pogledajte varijante instalacije i integracije.

Kod svih varijanti, DSFinV-K podaci arhiviraju se u sigurnom arhivu RetailForce Clouda.

Lokalni sustavi blagajni

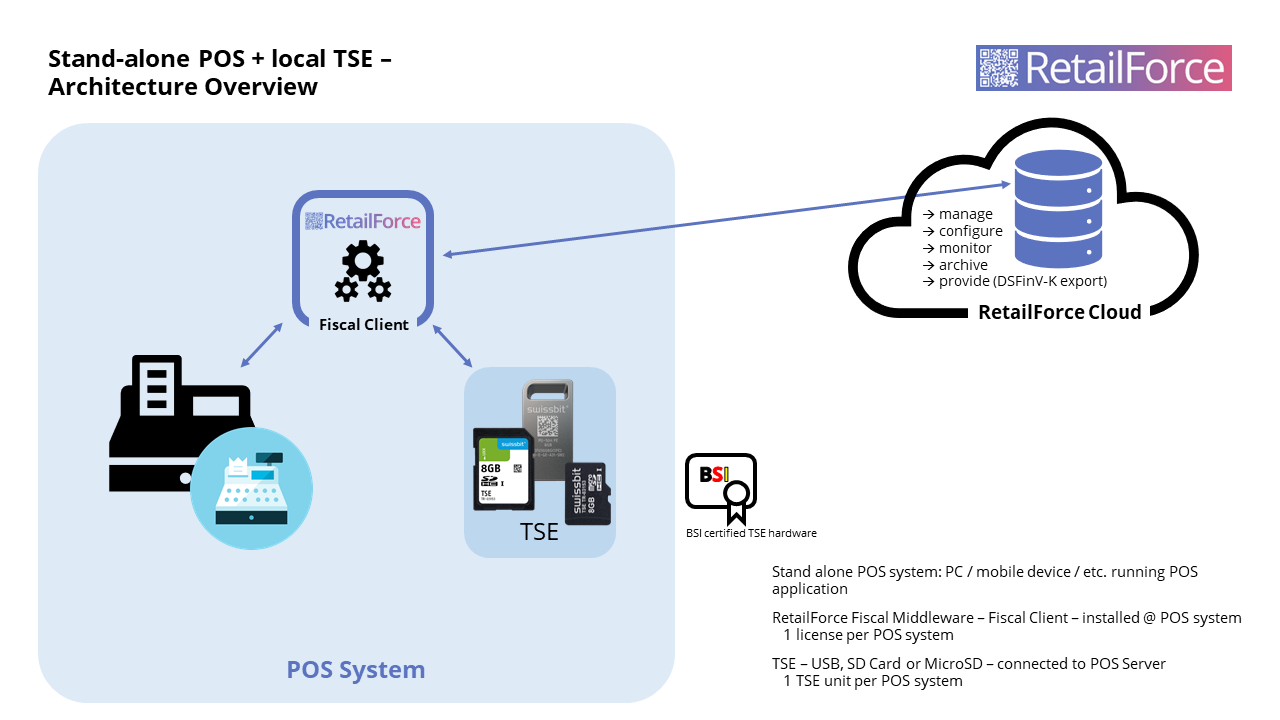

Jedan POS s lokalnim TSE-om

Ova je varijanta pogodna za pojedinačne blagajne / samostalne POS sustave. RetailForce fiskalni međusloj instalira se na odgovarajuću blagajnu, a certificirani tehnički sigurnosni uređaj (TSE) povezuje se izravno s hardverom blagajne.

Za ovu arhitektonsku varijantu primjenjuju se sljedeći zahtjevi:

• jedna licenca RetailForce Fiscal Middleware po POS sustavu
• jedna hardverska TSE jedinica po POS sustavu

Centralizirani POS sustavi

Za centralizirane POS sustave postoji nekoliko varijanti, ovisno o stvarnoj arhitekturi POS sustava.

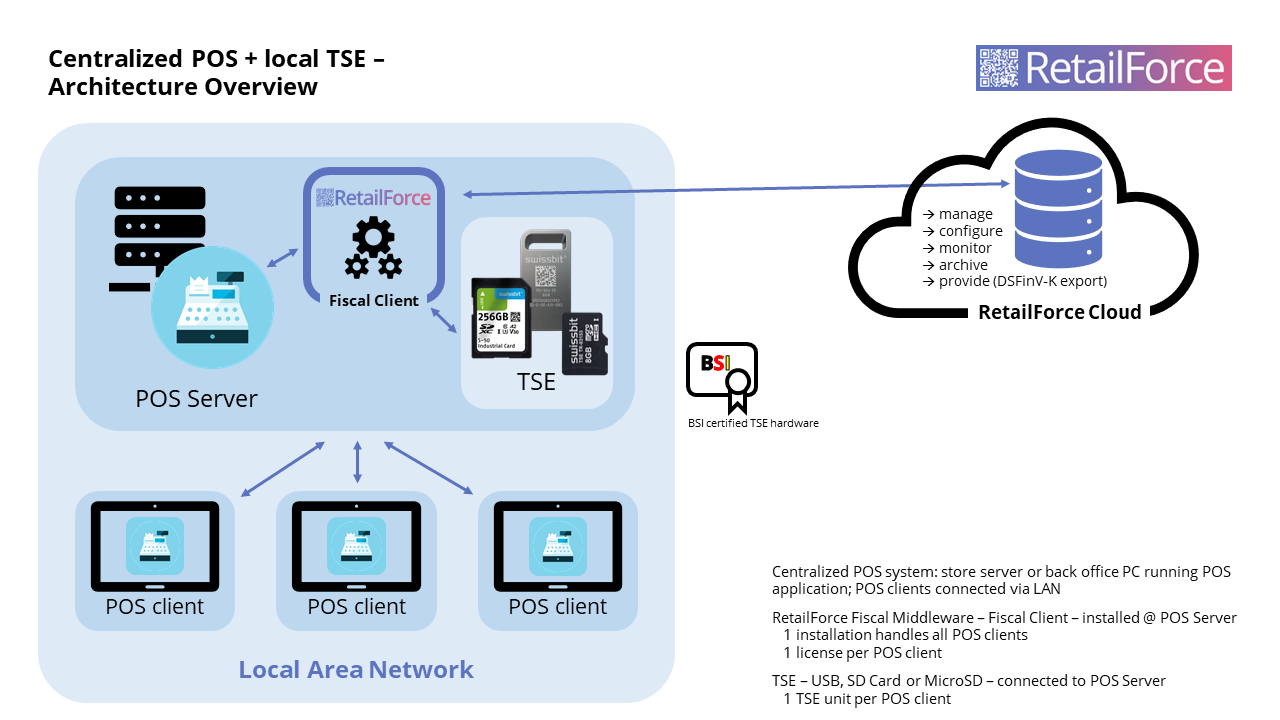

Centralizirani POS sustav podružnice s lokalnim TSE-om

U POS sustavima s centralnom poslovnicom, sama POS aplikacija radi ili na poslužitelju unutar svake poslovnice / trgovine ili je dostupna na računalu u pozadinskom uredu. Pojedinačni blagajni (= klijenti) povezani su s centralnim sustavom putem lokalne mreže poslovnice (LAN). Centralni sustav mora biti instaliran u svakoj pojedinačnoj trgovini.

Ovdje se Fiscal Client (fiskalni middleware) instalira na središnjem sustavu.

Ovdje se Fiscal Client (fiskalna srednja sloj) instalira na središnji sustav.

U ovoj varijanti TSE jedinice su povezane izravno s centralnim poslužiteljem podružnice / trgovine ili s računalom u pozadinskom uredu.

S ovom arhitekturom sustava, potrebno je razlikovati mogu li se klijenti doista smatrati odvojenim POS sustavima. To je slučaj ako se pojedinačni klijenti mogu razlikovati u bazi podataka POS sustava. Na primjer, ako se za svakog klijenta vodi zaseban raspon brojeva dokumenata. Nasuprot tome, poslužitelj se može definirati i kao blagajna. U tom slučaju klijenti bi radili sekvencijalno, tj. dijelili bi raspon brojeva bonova/dokumenata. U tom slučaju svaki klijent čeka dok drugi klijenti ne završe s izdavanjem računa.

Preduvjeti za ovu varijantu arhitekture:

• (središnja) instalacija RetailForce Fiscal Middlewarea – ona upravlja svim POS klijentima
• jedan ili
  • jednu licencu po POS klijentu (ako klijenti mogu raditi paralelno) ili
  • jedna licenca po središnjem sustavu (ako je obrada dokumenata na klijentu sekvencijalna),
• isto tako za TSE, ili
  • jedna hardverska TSE jedinica po POS klijentu ili
  • jedna hardverska TSE jedinica po poslužitelju podružnice ili uređajnom računalu.

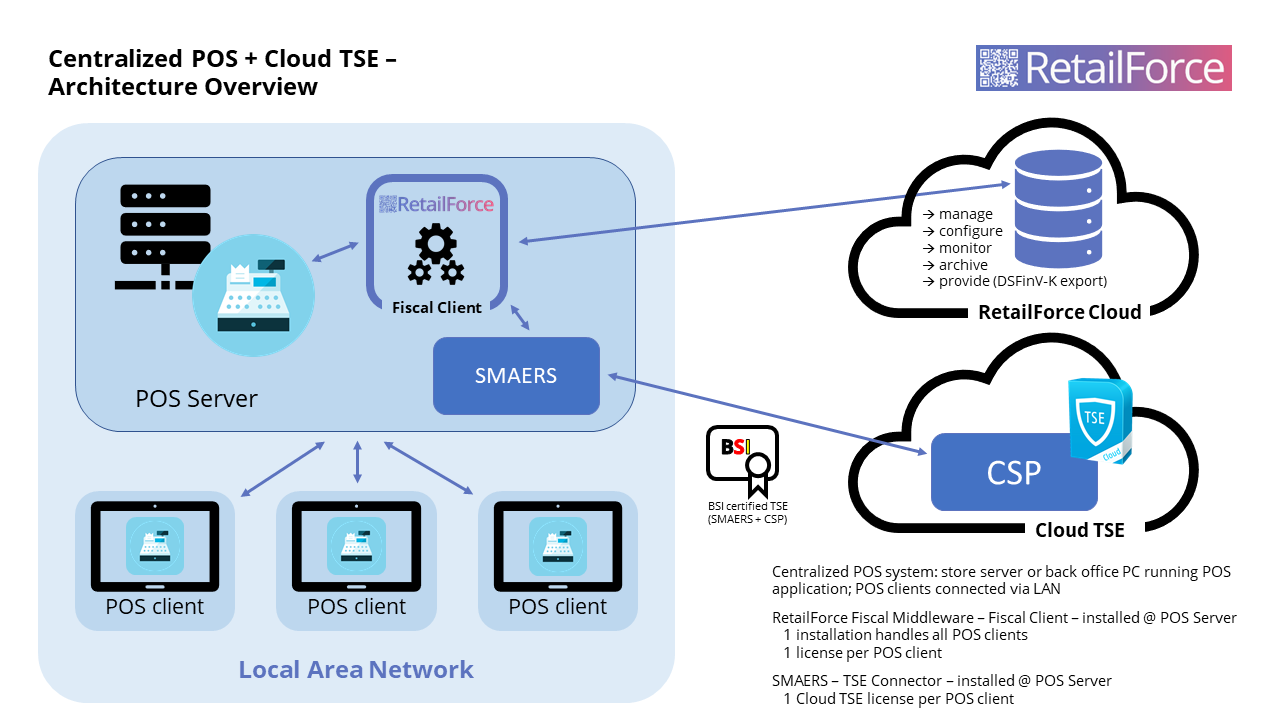

Centralizirani POS sustav poslovnice s Cloud TSE-om

Kao alternativu lokalnim hardverskim TSE-ovima, za zaštitu dokumenata potvrda o kupnji mogu se koristiti i cloud TSE-ovi na centraliziranim POS sustavima poslovnica.

Kao i kod gore opisane varijante s lokalno priključenim hardverskim TSE-ovima, RetailForce Fiscal Client također se instalira na središnji POS sustav.

Osim toga, dio TSE-a nazvan SMAERS (SMAERS – aplikacija sigurnosnog modula za sustave elektroničkog vođenja evidencije) mora biti instaliran i na središnjem sustavu. SMAERS je softverska komponenta koja uspostavlja sigurnu vezu s udaljenim CSP-om (kripto-servisni pružatelj), odnosno s jedinicom za potpis TSE-a.

Preduvjeti za ovu varijantu arhitekture su:

• (centralna) instalacija RetailForce Fiscal Middlewarea – upravljanje svim POS klijentima (višekorisnički način rada),
• (centralna) instalacija TSE Cloud Connector (SMAERS),
• jedan od sljedećih:
  • jednu licencu po POS klijentu (ako klijenti mogu raditi paralelno) ili
  • jedna licenca po središnjem sustavu (ako je obrada dokumenata na klijentu sekvencijalna),
• isto tako za TSE, ili
  • jedna hardverska TSE jedinica po POS klijentu ili
  • jedna hardverska TSE jedinica po poslužitelju podružnice ili uređajnom računalu (ako klijenti mogu raditi sekvencijalno).

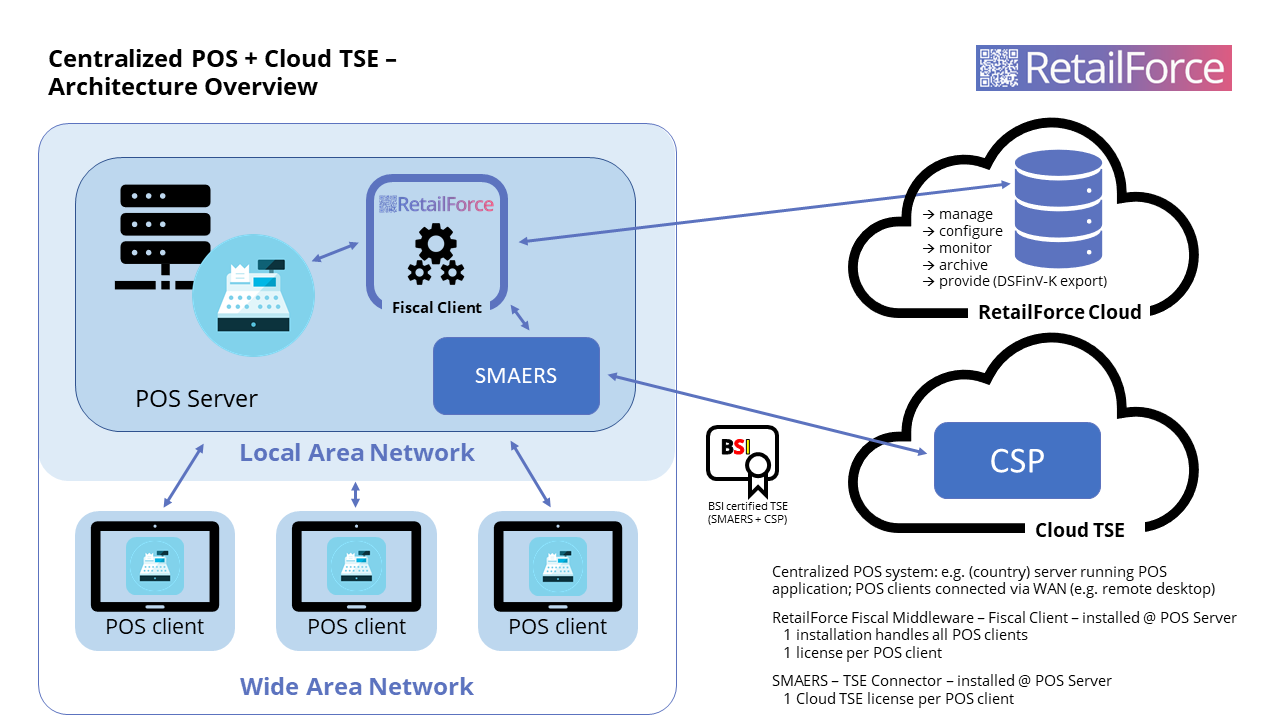

Centralni POS sustav s Cloud TSE

Za razliku od prethodne dvije varijante, središnji sustav ovdje nije poslužitelj dostupan za svaku poslovnicu ili PC u stražnjem uredu trgovine, već udaljeni poslužitelj. POS aplikacija radi na tom poslužitelju. Pojedinačne blagajne pristupaju POS poslužitelju putem interneta (WAN - široka mreža), na primjer putem udaljene radne površine. U ovom slučaju blagajne nisu sposobne raditi izvan mreže i zahtijevaju stalnu internetsku vezu s POS poslužiteljem tijekom procesa naplate.

Kao i kod prethodne varijante arhitekture, na POS poslužitelju moraju biti instalirani RetailForce Fiscal Middleware i komponenta SMAERS.

Kako bi se mogla koristiti ova varijanta, primjenjuju se sljedeći preduvjeti:

• (centralna) instalacija RetailForce Fiscal Middlewarea na POS poslužitelju - upravljanje svim POS klijentima,
• (centralna) instalacija TSE Cloud Connector (SMAERS)
• jednu licencu RetailForceova Fiscal Middlewarea po POS klijentu
• jedna Cloud TSE licenca po POS klijentu

U ovom slučaju nisu opisani POS sustavi koji rade sekvencijalno, budući da, prema našem mišljenju, nacionalne verzije tih sustava ne zadovoljavaju fiskalne zahtjeve.

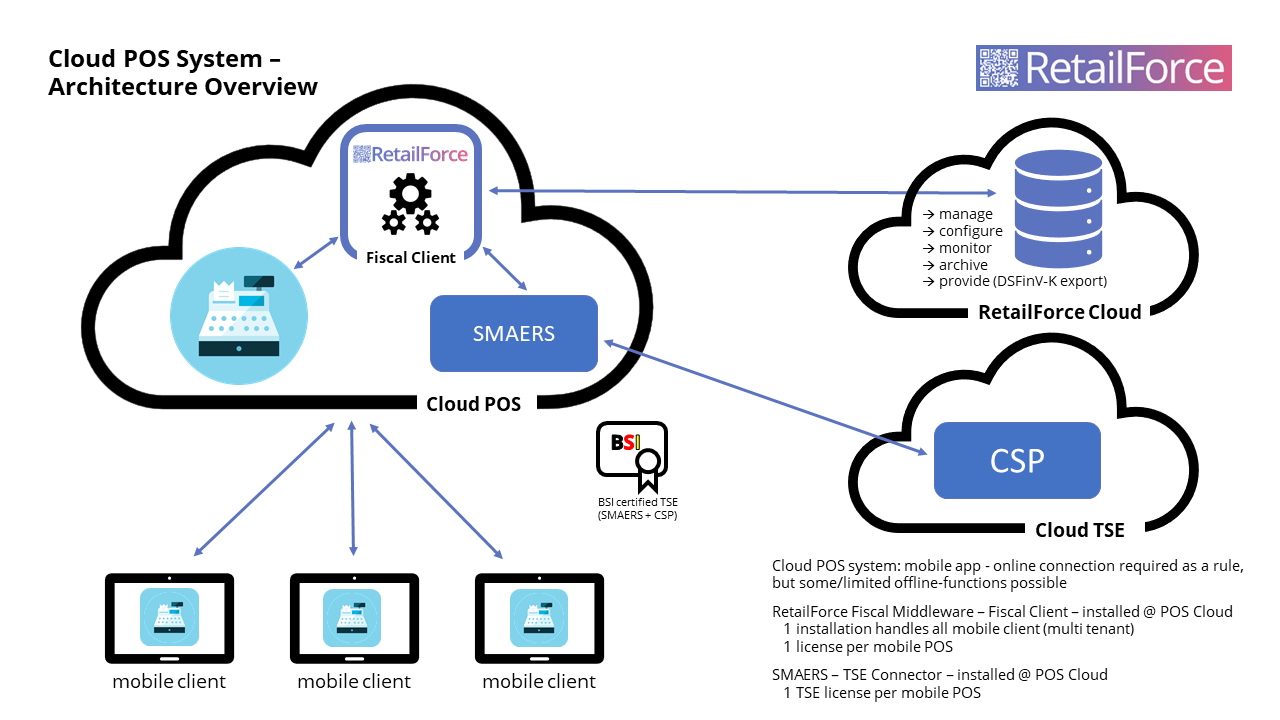

POS sustav u oblaku s Cloud TSE

Arhitektura POS sustava u oblaku u suštini je identična arhitekturi središnjih POS sustava, pri čemu se veza između središnjeg poslužitelja i klijenata uspostavlja putem interneta.

Ponovno, RetailForce Fiscal Middleware i komponenta SMAERS moraju biti instalirani na POS poslužitelju.

Važno je kod ove varijante arhitekture da mobilnim klijentima treba redovita internetska veza tijekom procesa naplate. Klijenti ne smiju imati nikakve ili smiju imati samo ograničene mogućnosti rada izvan mreže.

Zahtjevi za ovu varijantu:

• (centralna) instalacija RetailForce Fiscal Middlewarea na Cloud poslužitelj, koji upravlja svim mobilnim klijentima (višeklijentski način rada),
• (centralna) instalacija TSE Cloud Connector (SMAERS) također na Cloud poslužitelju
• jedna licenca RetailForce Fiscal Middlewarea po mobilnom POS klijentu
• jedna Cloud TSE licenca po Mobile POS klijentu
