Architectures des systèmes d’enregistrement électronique (ERS)

La définition d’un « système d’enregistrement électronique » n’est pas toujours aisée. Le présent article tente d’aborder ce sujet.

Les exigences architecturales en vigueur dans les pays dotés de lois et de réglementations en matière de fiscalisation ne sont pas prises en compte dans cet article. Pour obtenir des précisions juridiques quant à la conformité de l’architecture de votre système aux réglementations de fiscalisation applicables dans le pays concerné, veuillez contacter votre conseiller fiscal dans le pays en question.

Sont également ignorées toutes les exigences relatives au matériel fiscal local (imprimante fiscale, hardware TSE, etc.).

Dans la suite, le terme « logiciel de point de vente » est utilisé comme synonyme de l’ensemble des systèmes logiciels destinés à traiter les transactions dans le cadre d’échanges de services entre entreprises et consommateurs (ou entre entreprises).

Systèmes autonomes

Définition :

Nous définissons un système autonome comme :

• une unité logique exécutant le logiciel de point de vente, et
• capable de traiter des transactions (de vente) de manière autonome par rapport à d’autres systèmes.
• Ces systèmes disposent généralement de leurs propres plages de numérotation pour les documents.
• Ces systèmes se composent généralement

  • d’un PC de caisse, d’une tablette ou d’autres terminaux mobiles capables de fonctionner de manière autonome,
  • d’une imprimante de tickets (ou de tout autre périphérique permettant d’émettre des tickets de transaction),
  • un écran (pour le caissier),
  • et d’autres périphériques (lecteur de codes-barres, afficheur client, etc.).

Exemples de systèmes autonomes :

• caisse enregistreuse de supermarché,
• caisse d’un atelier d’artisanat,
• caisse d’un salon de coiffure,
• bornes de recharge pour véhicules électriques,
• terminaux de paiement en libre-service dans les stations-service,
• terminaux de paiement en libre-service dans un parking, etc.

Plusieurs systèmes de caisse autonomes ou individuels peuvent fonctionner de manière indépendante au sein d’un même réseau.

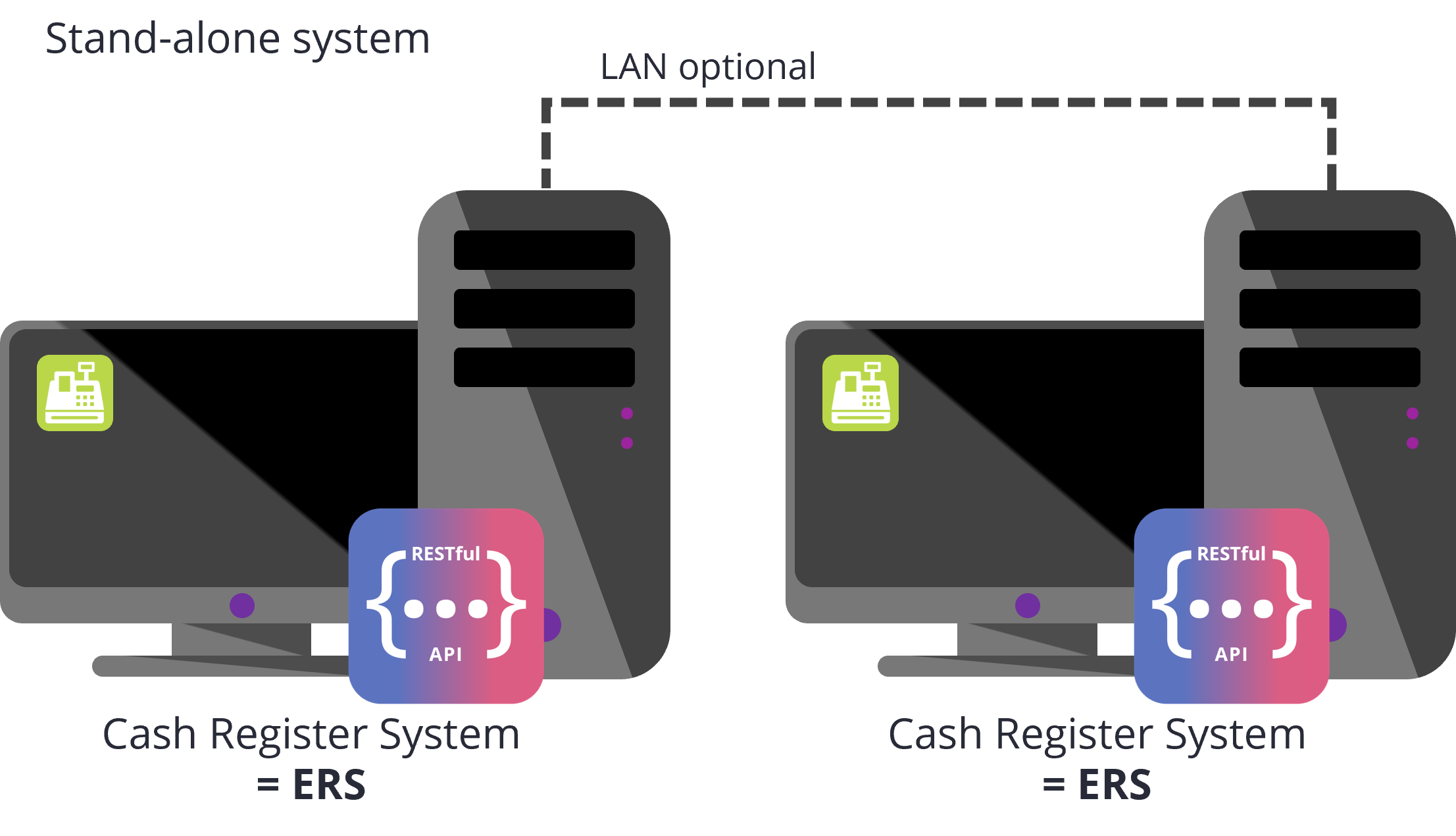

Fig. 1. Système autonome / Système de caisse unique

Afin de garantir l’autonomie et l’indépendance de la caisse unique / du système autonome, le RetailForce Middleware est également installé directement sur celle-ci (voir fig. 1).

Systèmes centraux avec périphériques d’entrée

Définition :

Dans les systèmes centraux :

• le logiciel de point de vente est exécuté sur un système central (système hôte).
• Le système central met les fonctions du logiciel de point de vente à la disposition d’autres unités (terminaux de saisie) qui se connectent au système hôte via le réseau local ou via Internet.
• Le système central administre les plages de numéros de documents, qu’il s’agisse d’une plage unique (éventuellement subdivisée par type de document) pour l’ensemble des postes de saisie, ou de plages distinctes affectées à chaque périphérique de saisie.

Les périphériques de saisie ne peuvent pas fonctionner hors ligne. Ils requièrent donc une connexion réseau permanente avec l’hôte afin d’exécuter les transactions.

Exemples de systèmes centraux avec périphériques de saisie :

• caisse de restaurant avec des terminaux de commande mobiles,
• serveur de magasin / caisse principale avec postes de travail / terminaux de caisse connectés,
• système de caisse hébergé dans un centre de données avec des clients légers déployés dans les succursales / magasins,
• systèmes de point de vente (POS) hébergés dans le Cloud et accessibles via une application web ou un navigateur web, etc.

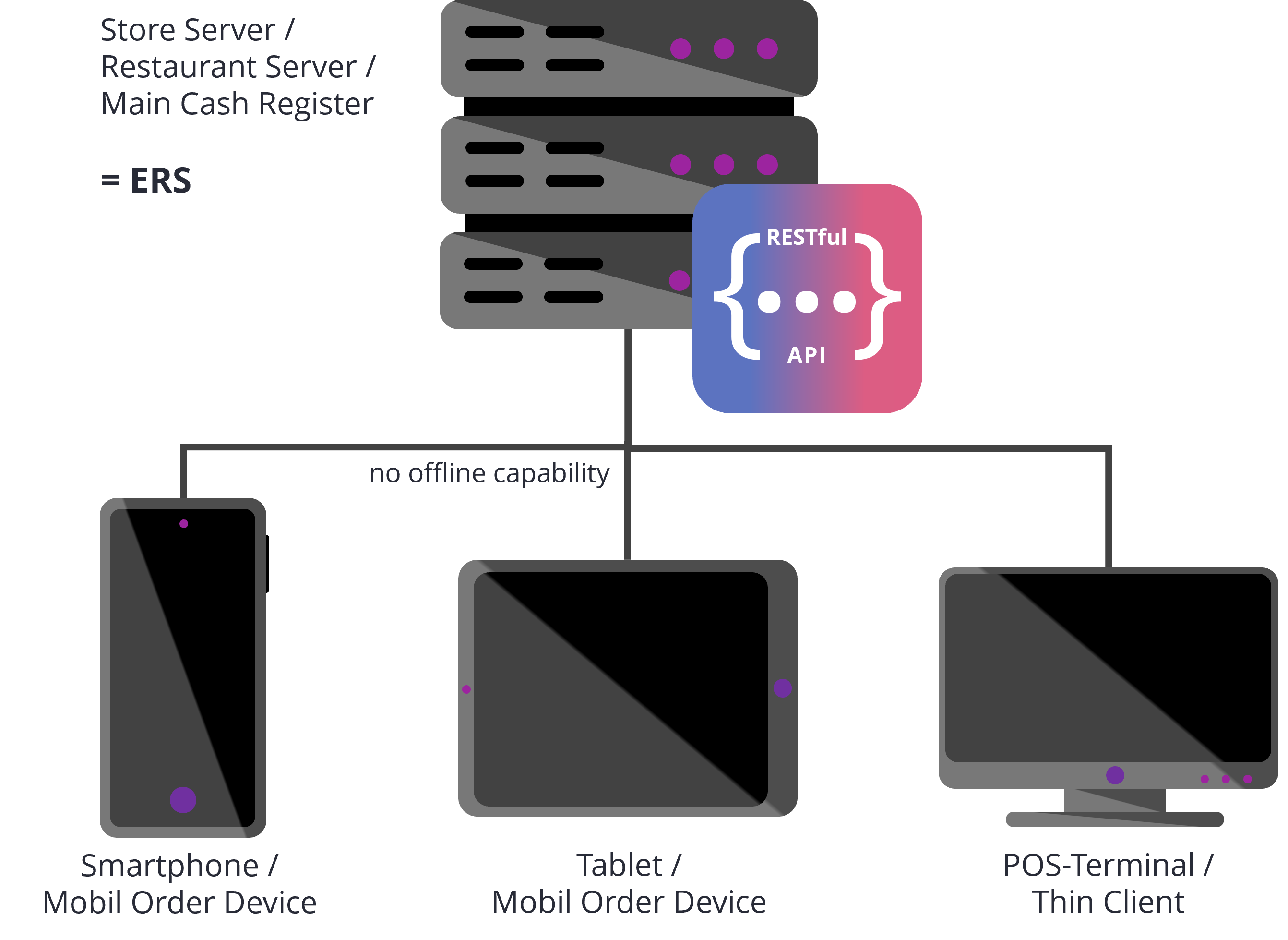

Fig. 2. Système central avec périphériques de saisie

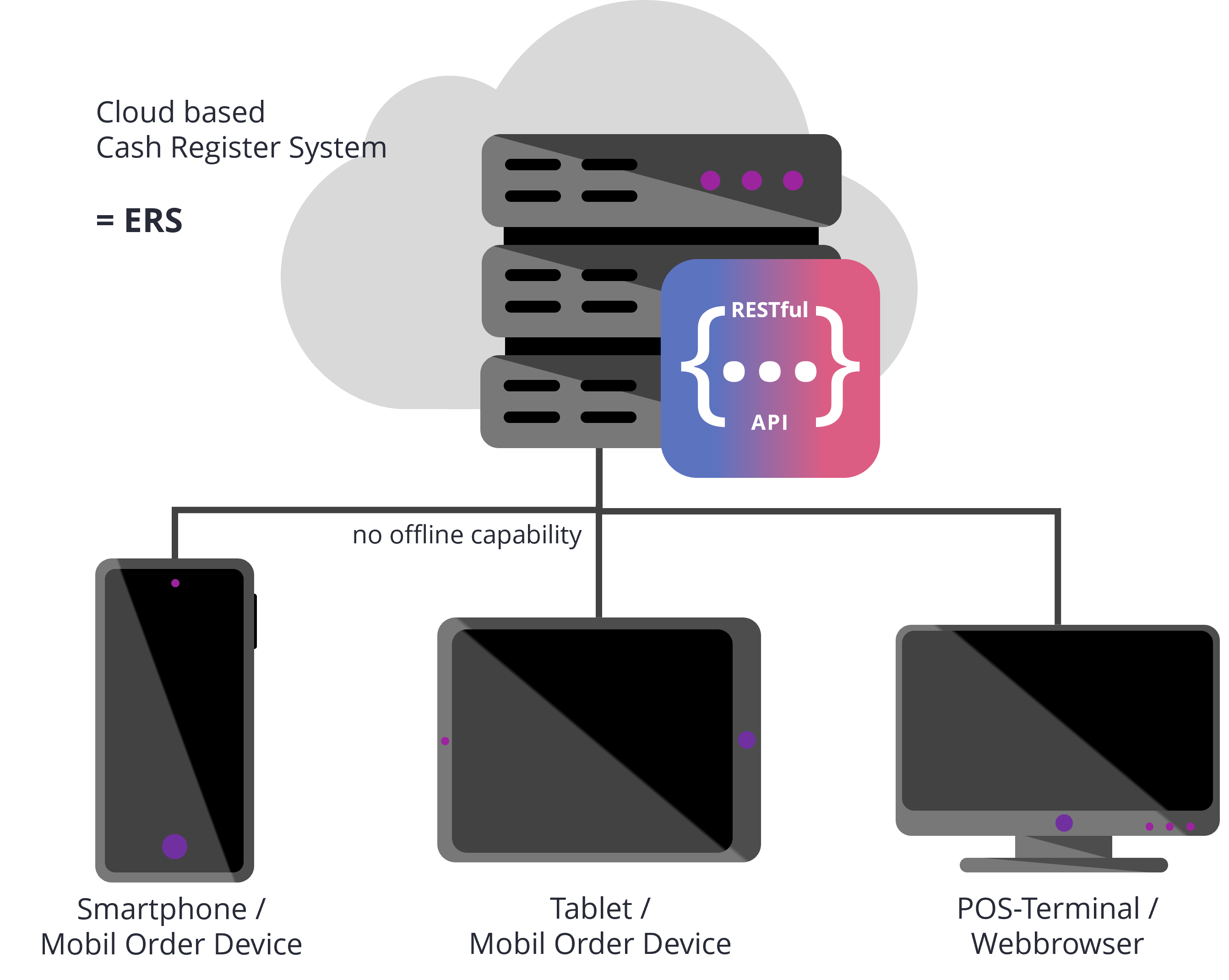

Fig. 3. Système de caisse en Cloud avec périphériques de saisie

Dans un système centralisé, le RetailForce Middleware est idéalement installé sur le système hôte. Il peut toutefois également être déployé sur un autre nœud au sein du même réseau, dans le même centre de données ou dans le cloud (voir fig. 2 et fig. 3).

Systèmes centraux – compatibles avec le mode hors ligne

Définition :

Si, au sein d’un système centralisé, les terminaux ou appareils connectés sont capables de fonctionner hors ligne et de traiter des transactions, bien que de manière limitée, sans être reliés au système central, ils ne sont plus considérés comme des périphériques de saisie. Dans ce cas, une application ou un composant du SRE s’exécute directement sur les appareils connectés.

Exemples de systèmes centraux – compatibles hors ligne :

• Serveur de succursale / caisse centrale avec postes de caisse / terminaux connectés
• Système de caisse hébergé dans un centre de données avec des clients lourds en agences,
• Systèmes de point de vente (POS) dans le Cloud avec application installée localement sur l’appareil

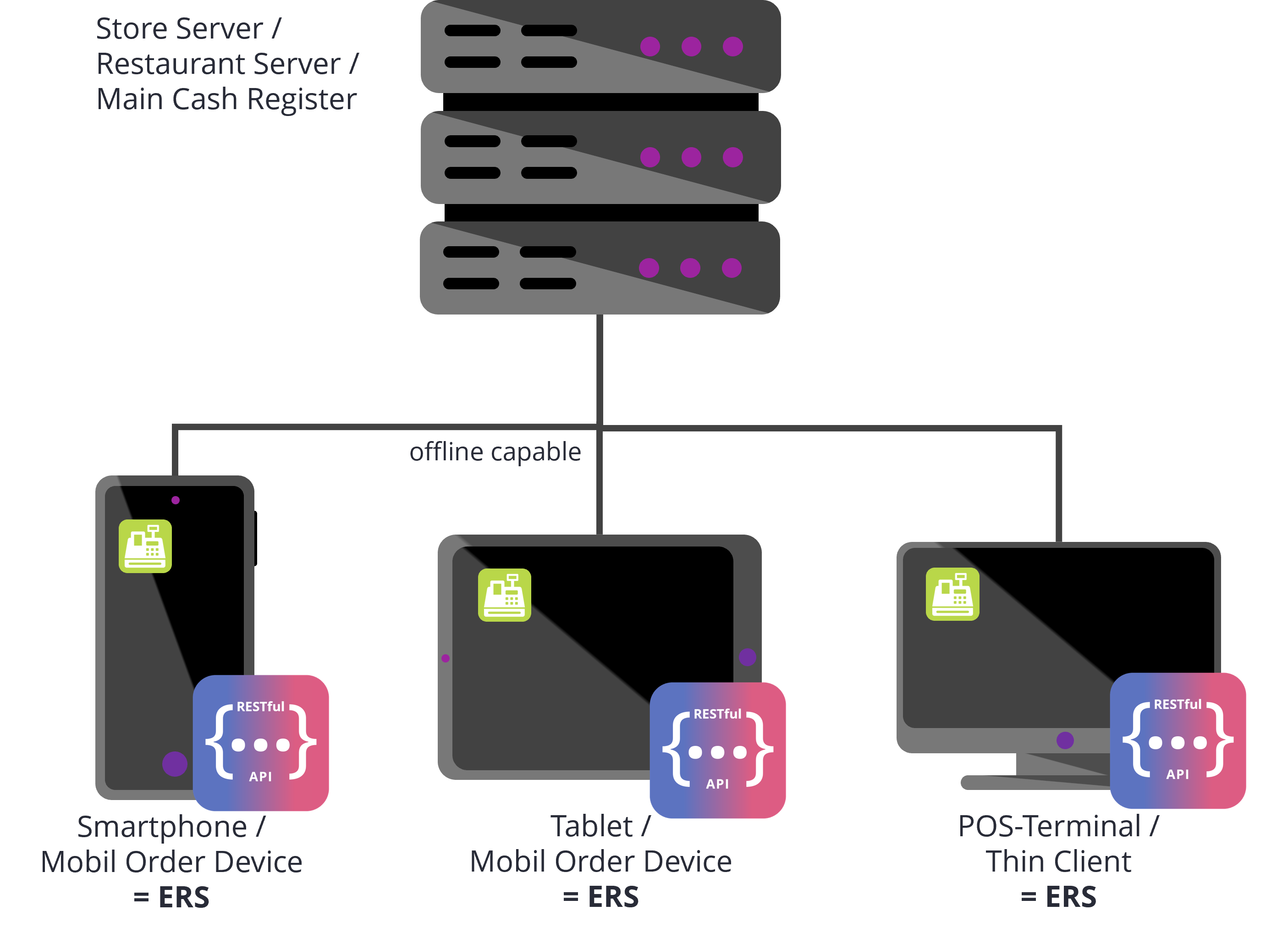

Fig. 4. Système central (serveur) – fonctionnant hors ligne

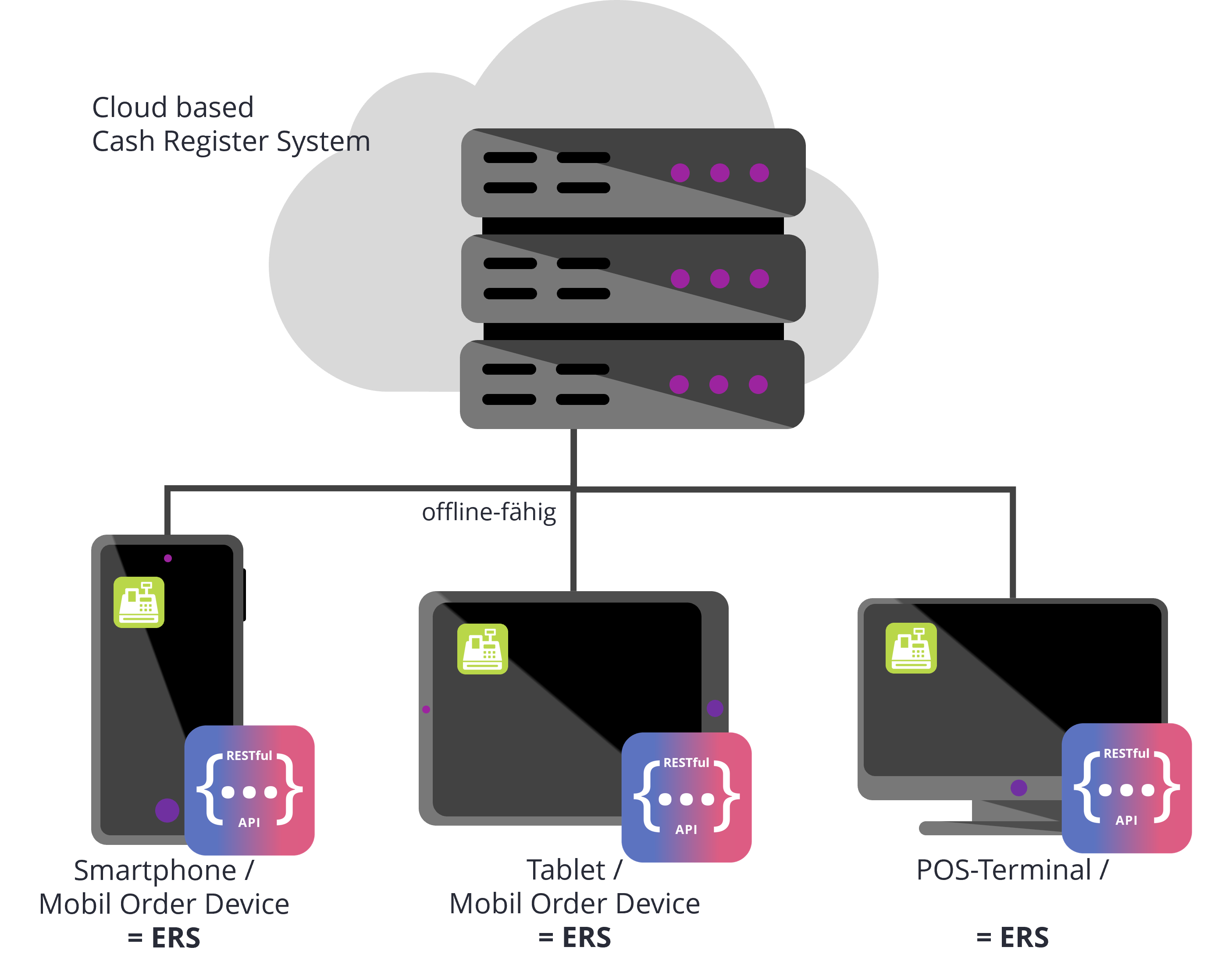

Fig. 5 Système de caisse en Cloud – fonctionnant hors ligne

Dans le cas d’un système central fonctionnant hors ligne, le RetailForce Middleware est idéalement installé sur chaque appareil connecté (voir fig. 4 et fig. 5).
