En este artículo, obtendrá más información sobre las posibles arquitecturas de sistema que, según nuestros conocimientos actuales, pueden implementarse en Alemania con la ayuda del RetailForce Fiskal middleware y las variantes de TSE conectadas a dicho middleware. Todas las variantes son, en principio, independientes de la variante de integración seleccionada del RetailForce Fiskal middleware. Para obtener más información, consulte «Variantes de instalación e integración».

En todas las variantes, los datos DSFinV-K se archivan en el Archivo Seguro de RetailForce Cloud.

Sistemas de caja registradora locales

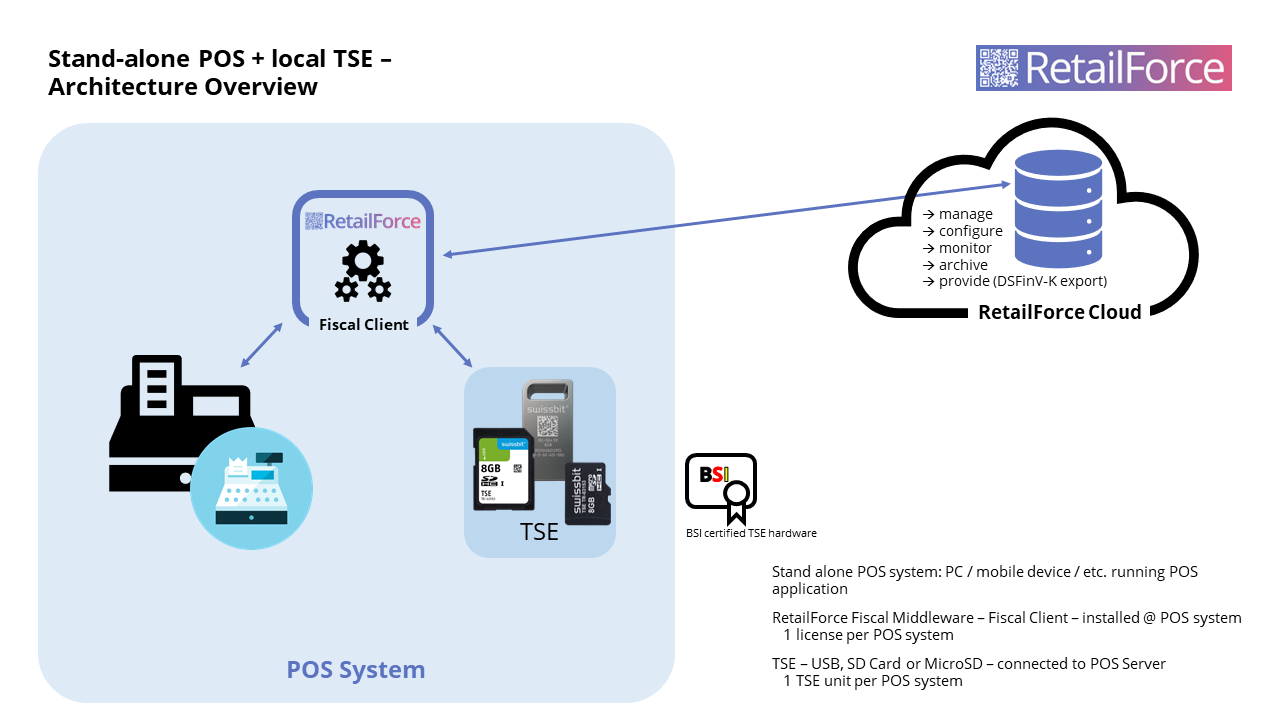

TPV único con TSE local

Esta variante resulta adecuada para cajas registradoras individuales o sistemas de punto de venta autónomos. En este caso, el RetailForce Middleware se instala en la caja registradora correspondiente y el dispositivo técnico de seguridad (TSE) certificado se conecta directamente al hardware del dispositivo.

A esta variante arquitectónica se le aplican los siguientes requisitos:

• una licencia del RetailForce Middleware por cada sistema de punto de venta
• una unidad de hardware TSE por sistema de punto de venta

Sistemas de punto de venta centralizados

En el caso de los sistemas de punto de venta centralizados, existen varias variantes entre las que elegir, en función de la arquitectura concreta del sistema de punto de venta.

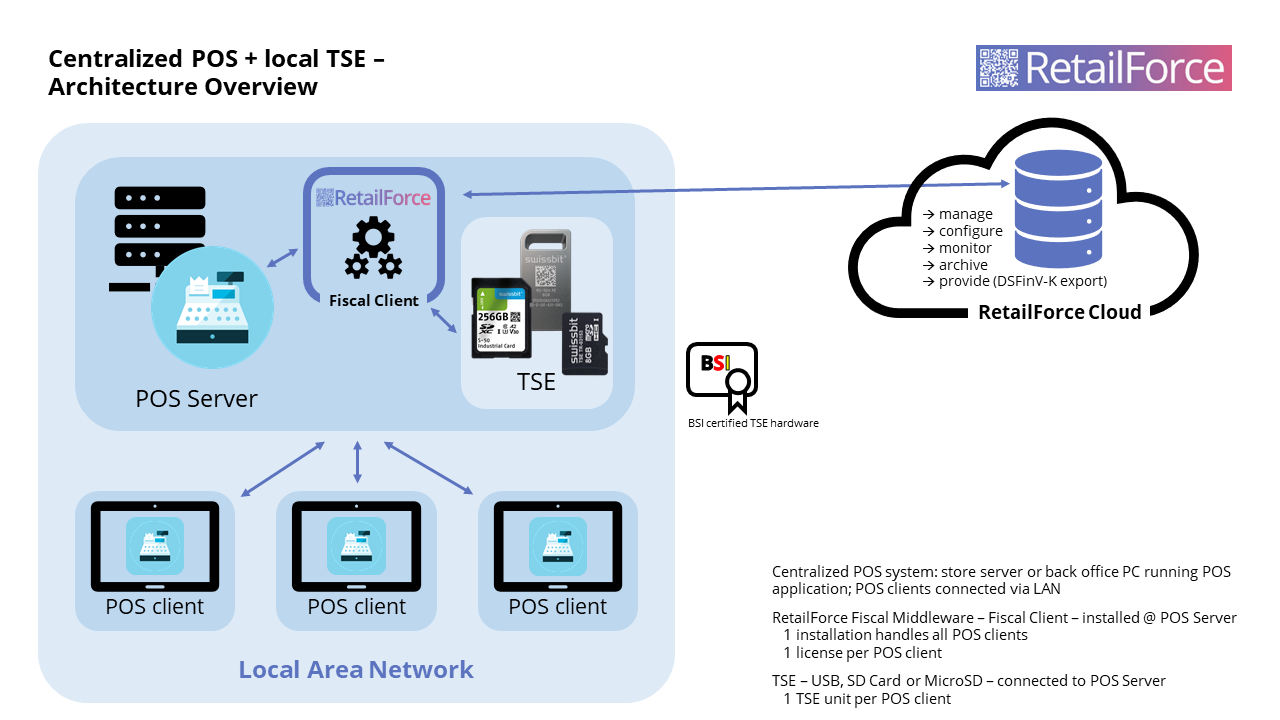

Sistema de punto de venta de la sucursal central con TSE local

En los sistemas de punto de venta de sucursal centralizada, la aplicación de punto de venta propiamente dicha se ejecuta en un servidor dentro de cada sucursal o tienda, o bien se proporciona desde un ordenador de la oficina administrativa. Las cajas registradoras individuales (= clients) se conectan al sistema central a través de la red local de la sucursal (LAN). El sistema central debe instalarse en cada tienda individual.

En este caso, el «Fiscal Client» (el middleware fiscal) se instala en el sistema central.

En este caso, el «Fiscal Client» (el middleware fiscal) se instala en el sistema central.

En esta variante, las unidades TSE se conectan directamente al servidor central de la sucursal o tienda, o al ordenador de la oficina administrativa.

Con esta arquitectura de sistema, es preciso distinguir si los clientes pueden considerarse realmente sistemas de punto de venta independientes. Esto se da cuando los clientes individuales pueden distinguirse en la base de datos del sistema de punto de venta, por ejemplo, si se gestiona un rango de DocumentPosition independiente para cada cliente. Por el contrario, el servidor también puede definirse como una caja registradora. En este caso, los clientes funcionarían de forma secuencial, es decir, compartirían un rango de DocumentPosition. En este caso, cada cliente espera a que los demás clientes hayan terminado de generar los recibos.

Requisitos previos para esta variante de arquitectura:

• una instalación (central) del RetailForce Middleware —que gestiona todos los clientes de punto de venta—
• o bien
  • una licencia por cliente de punto de venta (si los clientes pueden trabajar en paralelo) o
  • una licencia por sistema central (si el procesamiento de documentos en el cliente es secuencial),
• del mismo modo, para la TSE, bien
  • una unidad de hardware TSE por cliente de punto de venta o
  • una unidad de hardware TSE por servidor de sucursal o por ordenador de la oficina central.

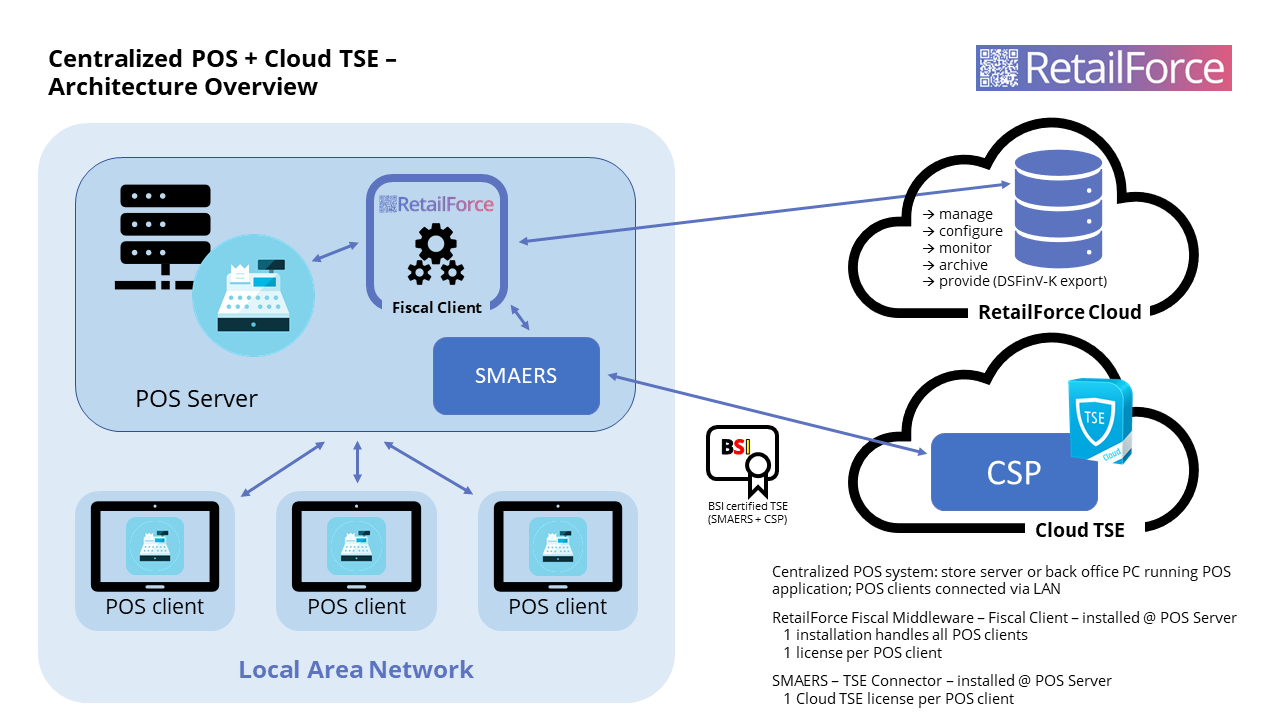

Sistema de punto de venta central de la sucursal con Cloud TSE

Como alternativa a los TSE de hardware locales, también es posible emplear TSE en Cloud para proteger los documentos de los tickets de caja en sistemas TPV centralizados de sucursales.

Al igual que en la variante descrita anteriormente con TSE de hardware conectados localmente, el RetailForce Fiscal Client también se instala en el sistema de TPV central.

Además, el componente SMAERS de la TSE (SMAERS, por «Security Module Application for Electronic Record Keeping Systems») también debe instalarse en el sistema central. El SMAERS es un componente de software que establece una conexión segura con el CSP (Cryptographic Service Provider) remoto, que constituye la unidad de firma de la TSE.

Los requisitos previos para esta variante de arquitectura son:

• Una instalación (central) del RetailForce Middleware, que gestiona todos los clientes de TPV (modo multitenant),
• una instalación (central) de un TSE Cloud Connector (SMAERS),
• y
  • una licencia por cliente de punto de venta (si los clientes pueden funcionar en paralelo) o
  • una licencia por sistema central (si el procesamiento de documentos en el cliente es secuencial),
• del mismo modo, para el TSE, bien
  • una unidad de hardware TSE por cliente de punto de venta o
  • una unidad de hardware TSE por servidor de sucursal o por ordenador de back-office (si los clientes pueden funcionar de forma secuencial).

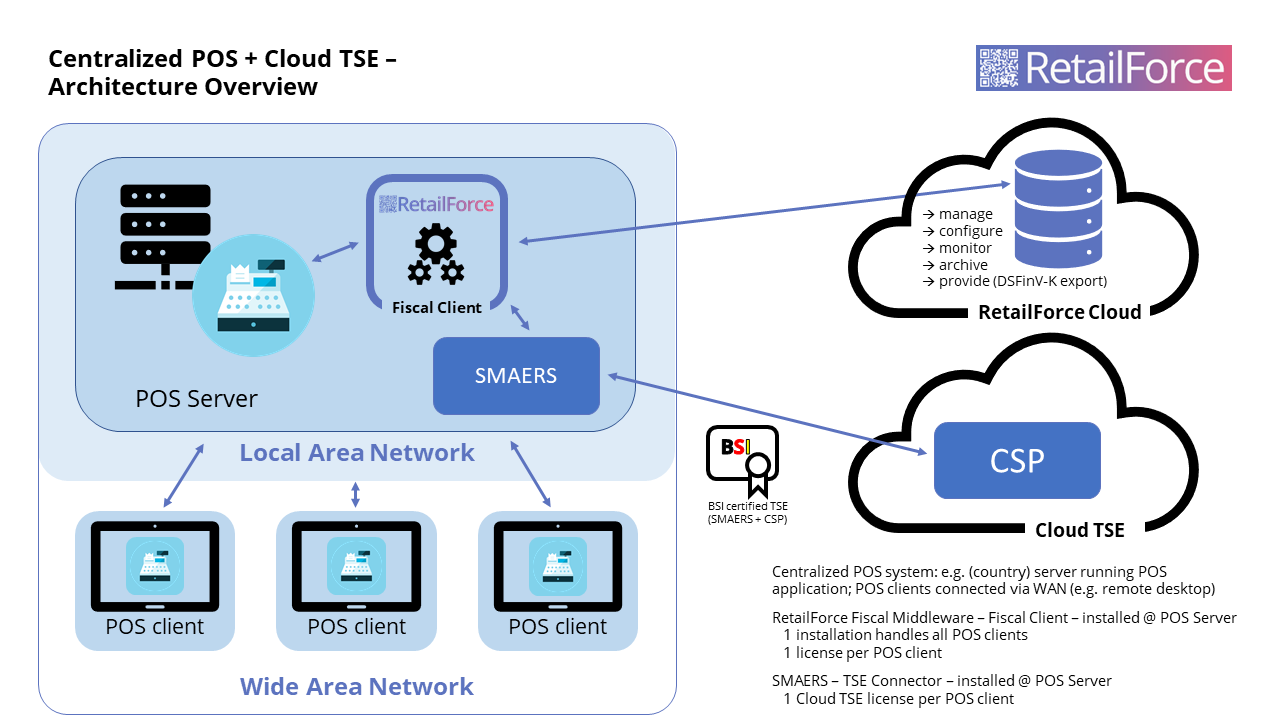

Sistema TPV central con Cloud TSE

A diferencia de las dos variantes anteriores, el sistema central en este caso no es un servidor dedicado a cada sucursal ni el ordenador de la trastienda, sino un servidor remoto. La aplicación de punto de venta se ejecuta en este servidor. Las terminales de punto de venta acceden al servidor de punto de venta a través de Internet (WAN, red de área amplia), por ejemplo, mediante una conexión de escritorio remoto. En este caso, las terminales no pueden funcionar en modo desconectado y requieren una conexión permanente a Internet con el servidor de punto de venta durante el proceso de pago.

Al igual que en la variante de arquitectura anterior, es necesario instalar el RetailForce Middleware y el componente SMAERS en el servidor de TPV.

Para poder utilizar esta variante, se aplican los siguientes requisitos previos:

• una instalación centralizada del RetailForce Middleware en el servidor de TPV —que gestione todos los clientes de TPV—,
• una instalación (central) de un TSE Cloud Connector (SMAERS)
• una licencia de RetailForce Middleware por cada cliente de punto de venta
• una licencia de Cloud TSE por cada cliente de TPV

En este caso, no se describen los sistemas TPV que funcionan de forma secuencial, ya que, en nuestra opinión, las versiones nacionales de dichos sistemas no cumplen los requisitos fiscales.

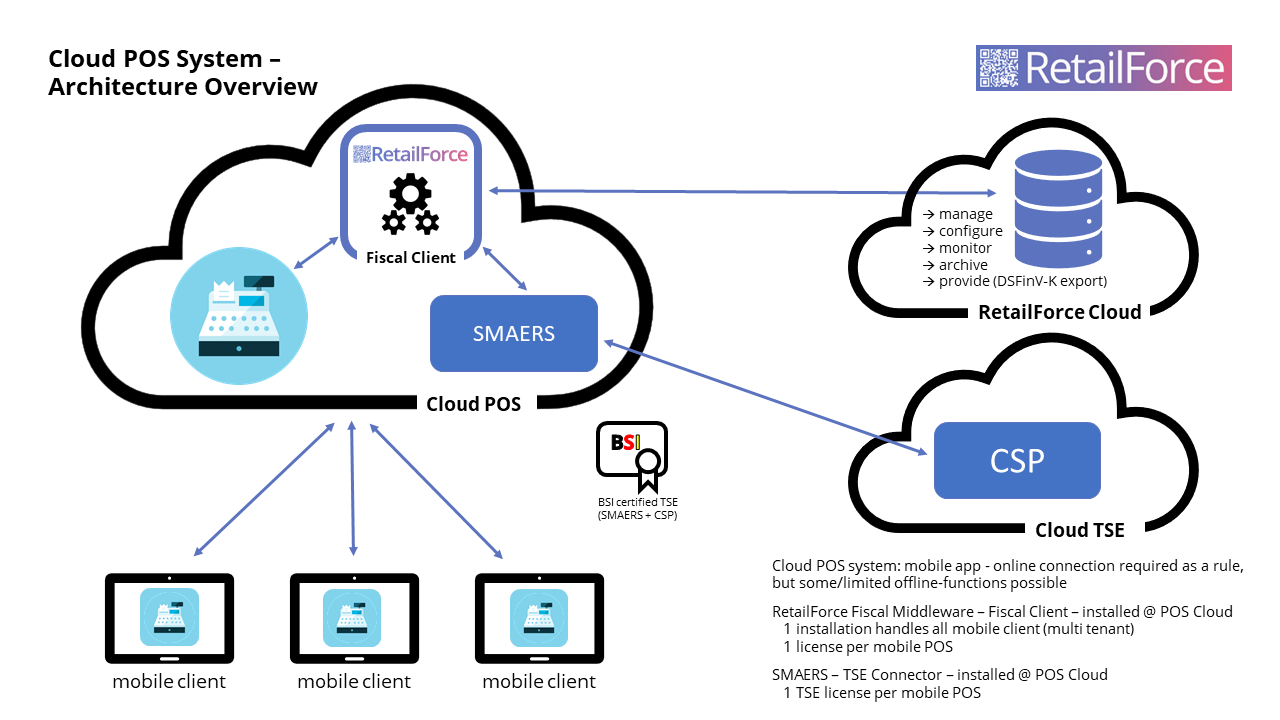

Sistema de TPV en la nube con Cloud TSE

La arquitectura de los sistemas de punto de venta basados en la Cloud es esencialmente idéntica a la de los sistemas de punto de venta centrales, en los que la conexión entre el servidor central y los clients se establece a través de Internet.

Una vez más, el «RetailForce Middleware» y el componente SMAERS deben instalarse en el servidor de TPV.

Lo relevante en esta variante de arquitectura es que los clientes móviles requieren una conexión a Internet constante durante el proceso de pago. Los clientes no deben poseer capacidad de funcionamiento sin conexión, o esta debe ser muy limitada.

Requisitos para esta variante:

• una instalación central del RetailForce Middleware en el servidor en la nube, que gestione todos los clientes móviles en modo multitenant,
• una instalación central de un TSE Cloud Connector (SMAERS), también en el servidor en la nube
• una licencia del Fiscal Middleware de RetailForce por cada cliente de TPV móvil
• una licencia de Cloud TSE por cada cliente de TPV móvil
